Ein Gerüstsystem. Unzählige Vorteile.
Doka ist Ihr leistungsstarker Komplettanbieter für Schalung und Gerüst.
Effizientes Arbeiten auf der Baustelle setzt einen gesicherten Arbeitsplatz und schnelle, sichere Verkehrswege voraus. Ob zum Einrüsten komplexer Gebäude oder für den gefahrlosen Zugang zur Baustelle, Doka liefert mit Ringlock eine mietbare Lösung in gewohnter Doka-Qualität zu einem attraktiven Preis-Leistungsverhältnis. Ringlock ist mit gängigen am Markt verfügbaren Modulsystemen im 07er-Mass kompatibel (Vermischungszulassung erforderlich). Eine erste Vermischungszulassung seitens DIBt liegt bereits vor, weitere werden folgen.
Mit ihrem fundierten Baufachwissen planen unsere Techniker Ihre Gerüstlösung stets bedarfsgerecht und kostenoptimiert – auf Wunsch mit den passenden, auf Ihre Bedürfnisse zugeschnittenen Doka-Services.
- Ein Ansprechpartner für Schalung und Gerüst
- Optimal aufeinander abgestimmte Schalungs- und Gerüstlösungen
- Unterstützung bei der Arbeitsvorbereitung, d.h. sowohl Schalungs- als auch Gerüstplanung
- Kostensenkung durch gemeinsamen Transport von Schalung und Gerüst
- Leistungsstarker und qualitativ hochwertiger Mietpark für Schalung und Gerüst
- Professioneller und effizienter Mietprozess garantiert eine einfache und reibungslose Abwicklung
- Ergänzungsmiete ermöglicht die Abwicklung größerer Bauvorhaben ohne hohe Investitionen in Neumaterial
- Liefersicherheit und schnelle Bereitstellungszeiten dank weltweitem Vertriebsnetz
- Große Materialmengen auch kurzfristig zum Kauf oder zur Miete verfügbar
Ihre Vorteile mit Ringlock
Wenige Komponenten für maximale Effizienz.
Ringlock steht für hohe Wirtschaftlichkeit.
Das Modulgerüst Ringlock besteht aus wenigen Hauptbauteilen und basiert auf der bewährten Keilkopftechnik. Vertikale, horizontale und diagonale Komponenten sowie Stahlbeläge bilden eine stabile Gerüstkonstruktion. Hierfür werden Riegel und Vertikaldiagonale mit dem Keilkopf per Hammerschlag an die Lochscheiben der Stiele form- und kraftschlüssig angeschlossen. Dank des einfachen und intuitiven Prinzips lässt sich Ringlock schnell montieren und trägt so zu effizienten Bauabläufen bei.
Stiele
![Portrait of Marc Bindler]()

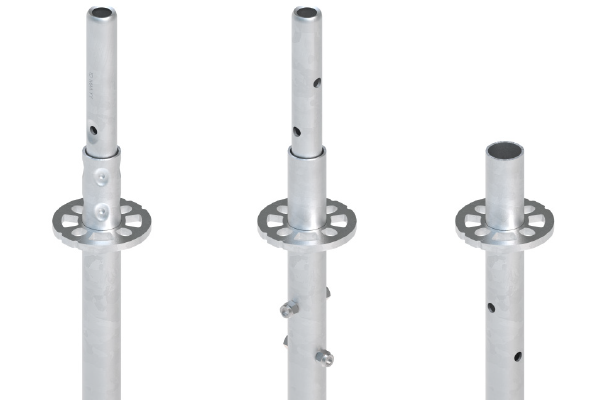

Die Stiele mit ihren Lochscheiben im Abstand von 0,50 m sind die vertikalen Tragkomponenten von Ringlock. Je nach Anforderung sind sie mit verpresstem, verschraubtem oder ohne Rohrverbinder erhältlich.
Riegel
![Grabenbrücke]()

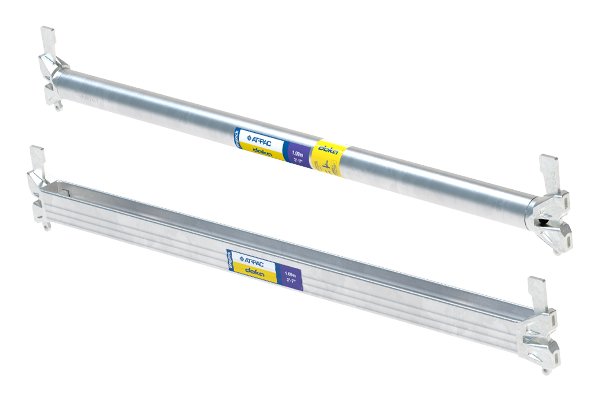

Die Riegel mit den angeschweißten Keilköpfen sind die horizontalen Tragkomponenten von Ringlock. Sie werden zur Aufnahme der Gerüstbeläge, als Geländer und aussteifende Bauteile eingesetzt.
Stahlbeläge
![Stahlbeläge]()

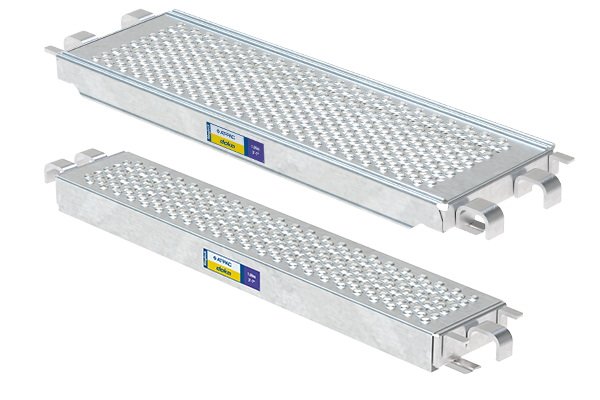

Die Lochbeläge aus feuerverzinktem Stahl bieten optimale Festigkeit, Haltbarkeit und Sicherheit. Sie werden in die Riegel eingehängt und mit der Aushubsicherung gegen Abheben gesichert.
Bordbleche
![Bordbleche]()

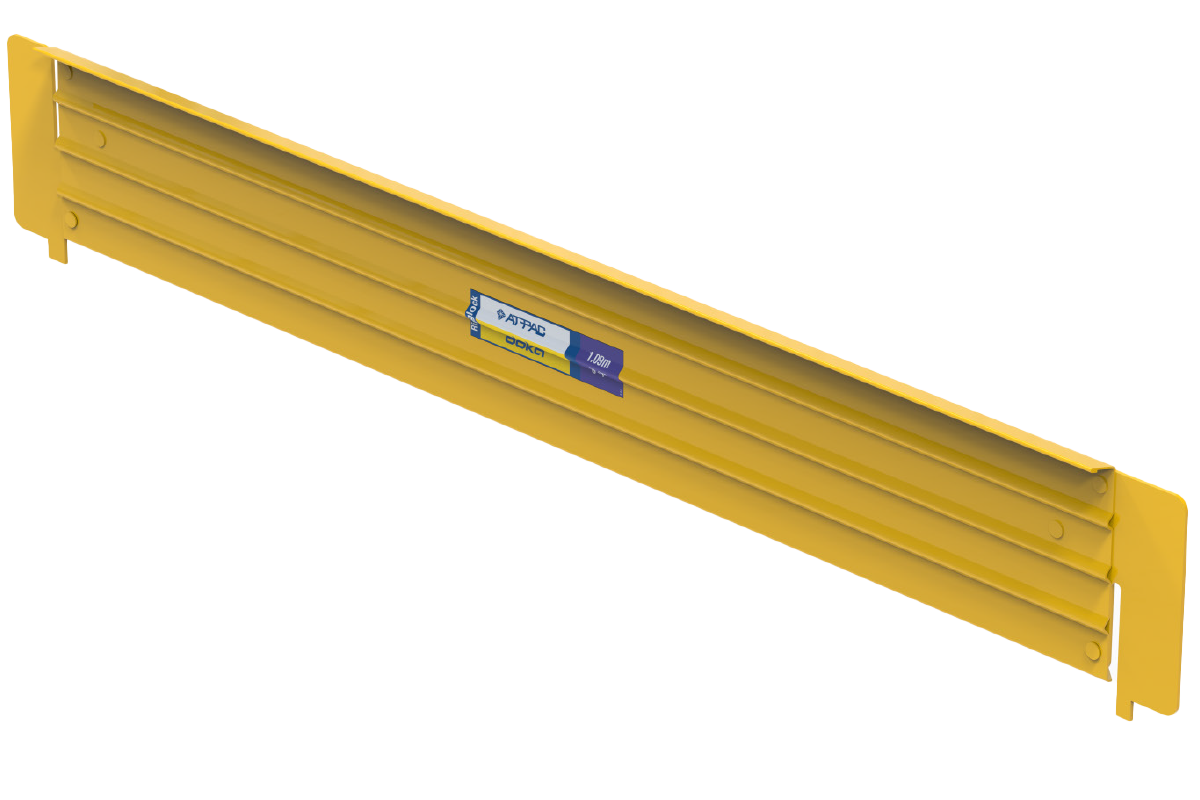

Die Bordbleche sind wie die Geländerriegel ein fester Bestandteil des dreiteiligen Seitenschutzes. Sie verhindern u. a. das Herabfallen von Material und schützen daher Baustellenpersonal und Passanten.
Vertikaldiagonale
![Vertikaldiagonalen]()

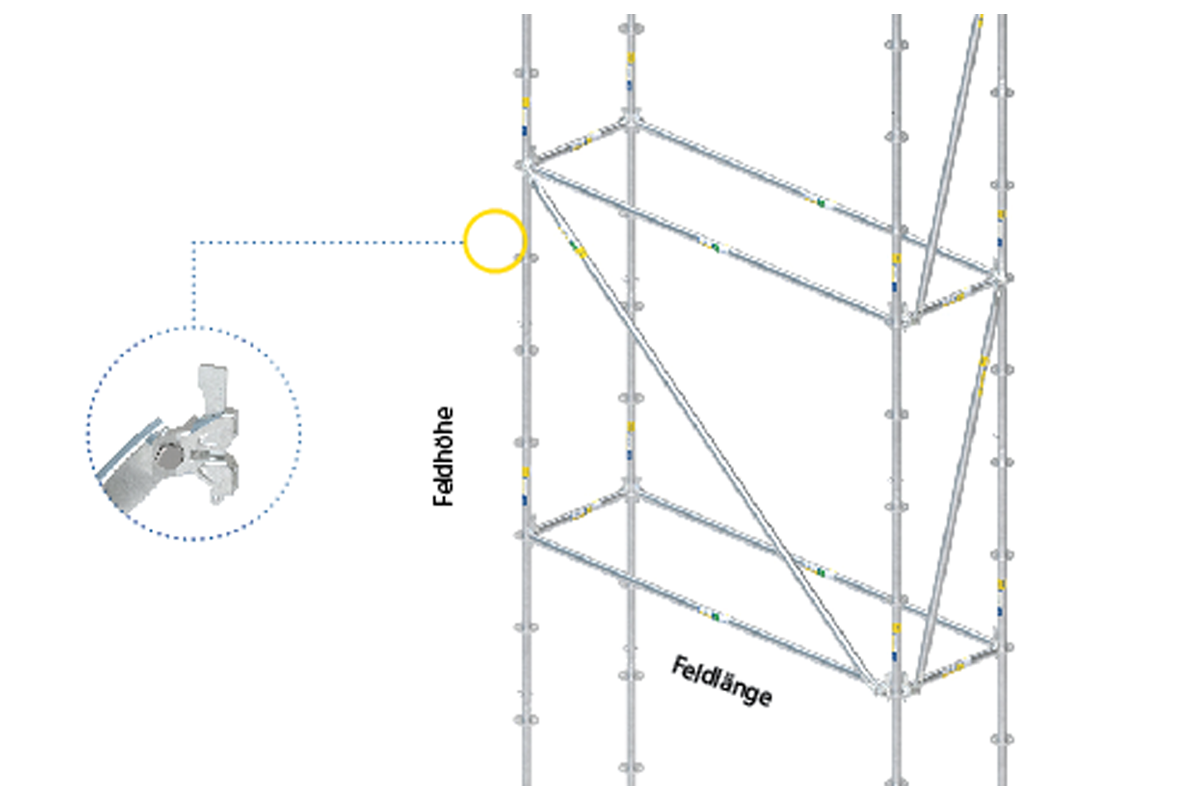

Vertikaldiagonale verleihen dem Gerüst Steifigkeit und Sicherheit. Die Längen sind auf die Feldlängen und -höhen abgestimmt. Keilköpfe an den Enden sorgen dank ihrer Gelenkverbindung für Flexibilität bei der Montage.
Transparenz für mehr Nachhaltigkeit!
Mehr erfahrenWir haben den CO2-Fußabdruck von mehr als 7.000 Produkten berechnet – darunter auch Ringlock. Unsere Kunden können sich so für das Produkt mit dem kleineren CO2-Fußabdruck entscheiden und damit ihre eigene Klimabilanz verbessern. Für uns ist der CO2-Fußabdruck eine wichtige Grundlage für eine umweltfreundlichere Produktentwicklung.
Vorlaufendes Geländer für hohe Sicherheit.
Bei Ringlock ist Arbeitsschutz im System integriert.
Mit dem integrierten vorlaufenden Geländersystem IG erfüllt Ringlock alle Anforderungen der TRBS 2121-1 sowohl bei der Montage als auch bei der Demontage. Das Personal ist damit beim Auf-, Um- und Abbau gegen Absturz gesichert. Ringlock trägt so zu effizienten Bauabläufen bei, da der Einsatz von externen Montagesicherungsgeländern (MSG) entfällt. Die Hauptkomponenten des Geländersystems IG sind die Geländerriegel IG und die vorlaufenden Stirngeländer IG.
1. Geländerriegel IG
Der leichte Geländerriegel IG besitzt an einem Ende einen Haken, mit dem er in die Lochscheibe des bereits montierten Stiels eingehängt wird. Dieser verhindert zudem das ungewollte Herausspringen des Riegels aus der Lochscheibe bei der Demontage. Über einen drehbaren Keilkopf am anderen Ende des Geländerriegels IG wird der nächste Stiel angeschlossen. Die Drehfunktion des Keilkopfs ermöglicht, dass zwei Geländerriegel gleichzeitig montiert werden können.
2. Stirngeländer IG
Das Stirngeländer IG sichert die Enden der Gerüstlage und wird aus der gesicherten Lage heraus in Höhe der nächsten Belagsebene eingehängt.
Referenzen
Zum ProjektKamintische für thyssenkrupp Steel | Duisburg, Deutschland
Zur Errichtung gigantischer Kamintische sollen massive Tischplatten mit ca. 2 m Deckenstärke hergestellt werden – und das in fast 14 m Höhe. Um den enormen Lasten Herr zu werden, vertraut die Mainka Bau GmbH & Co. KG auf eine Schalungslösung der Traggerüst-Spezialisten von Doka. Diese konstruieren wortwörtlich einen "fahrbaren Untersatz": Eine mobile Einheit aus Doka UniKit Trag- und Doka Ringlock Modulgerüst, die gleichzeitig für sichere Lastableitung und geschützte Arbeitsräume sorgt.
Referenzen
Zum ProjektKabelbrücke | Hallein, Österreich
Die Kühbrücke über die Kleine Salzach soll saniert werden. Aufgrund der starken Verwitterung müssen das komplette Tragwerk und der Oberbau der Brücke erneuert werden. Während der dreimonatigen Bauzeit ist das Modulgerüst Ringlockals temporäre Kabelbrücke im Einsatz, über die diverse Leitungen und Rohre für Wasser und Strom führen. Dank seiner Flexibilität und Vielseitigkeit ist das neue Modulgerüst von Doka die optimale wirtschaftliche Lösung.
Referenzen
Zum ProjektHochhauskomplex | Wien, Österreich
In Wien entsteht das neue, urbane Quartier VIENNA TWENTYTWO. Das multifunktionale Quartier-Konzept bietet Platz für Wohnungen, Büros, Hotels und Geschäftsflächen. VIENNA TWENTYTWO besteht aus sechs Gebäuden: vier Flachbauten und zwei diagonal positionierten Türmen, die Akzente am nördlichen und südlichen Rand des Geländes setzen. Neben dem Einsatz hochwertiger Schalungslösungen unterstützt Doka in der Rohbauphase zusätzlich mit dem Modulgerüst Ringlock.
Referenzen
Zum ProjektHängebrücke | Linz, Österreich
Die neue, scheinbar schwebende Donau Brücke A26 in Linz verbindet die zwei Donauufer auf eine optisch ansprechende Weise. Da die Brücke ohne Pylone errichtet wurde, kommen große Tragseilbündel zum Einsatz. Diese spannen sich zwischen Ankerblöcken über den Tunnelportalen auf beiden Seiten der Donau. Für nachträgliche Korrosionsschutz- und Montagearbeiten an den gespannten Tragseilen überzeugte das flexible Modulgerüst Ringlock als Hängegerüst.
Referenzen
Zum ProjektSchrägseilbrücke | Linz, Österreich
Der Abschnitt Voestbrücke auf der Mühlkreis-Autobahn in Linz (A7) gilt als strategisch bedeutsamer Verkehrsknotenpunkt. Zur Erhöhung der Verkehrssicherheit sowie der Verbesserung des Verkehrsflusses wurde deshalb eine Generalerneuerung vorgenommen, bei deren Arbeitsschritten die Produkte von Doka, nicht zuletzt das neue, flexible Modulgerüst Ringlock, eingesetzt als Arbeitsgerüst für die Instandhaltungsmaßnahmen am bestehenden Pylon, eine wesentliche Rolle spielten.
Ein Gerüstsystem. Unzählige Möglichkeiten.
Ringlock ist dank seiner Flexibiiltät vielseitig einsatzbar.
Mit dem modularen Arbeitsgerüst Ringlock bietet Doka einen universellen Gerüst-Baukasten für eine Vielzahl von Anwendungen – vom Klein- bis hin zum komplexen Großprojekt. Das System überzeugt durch seine Robustheit, große Flexibilität und hohe Anwenderfreundlichkeit. Ein integriertes vorlaufendes Geländer sowie die hohe Tragfähigkeit sorgen zudem für größtmögliche Sicherheit.
- Vielfältige Anwendungsmöglichkeiten vom einfachen Fassadengerüst bis hin zur Sonderkonstruktion
- Hohe Flexibilität durch acht Anschlussmöglichkeiten am Ringlock-Knoten – alle 0,50 m am Stiel
- Anpassbar an verschiedene bauliche Gegebenheiten
- Extrem widerstandsfähig durch hohe Stahlgüte
- Hohe Lebensdauer durch hochwertige Feuerverzinkung
- Robuste Stahlbeläge und Bordbleche
- Einfaches Montageprinzip mittels intuitiver Keilkopfverbindung
- Praktisch durch die geringe Anzahl an Hauptbauteilen
- Innovatives vorlaufendes Geländer sorgt für maximale Sicherheit
- Kompatibel mit allen gängigen am Markt verfügbaren Modulsystemen im 07er-Maß (Vermischungszulassung erforderlich)
- Direkt kombinierbar mit Schalung und dem schweren Traggerüstsystem Doka UniKit
LeftRightFassadengerüst
Höher gelegene Arbeitsplätze sicher und flexibel gestalten.
Fassadengerüste sind temporäre Hilfskonstruktionen, um höher gelegene Arbeiten auf der Baustelle und an Fassaden sicher und komfortabel auszuführen. Mit dem integrierten vorlaufenden Geländer erfüllt Ringlock alle Anforderungen der TRBS 2121-1 und ermöglicht somit die sichere Montage des Gerüsts ohne PSA gegen Absturz. Das Modulgerüst Ringlock spielt seine Vorteile als Fassadengerüst insbesondere bei Gebäuden mit komplexen Geometrien aus. Ist darüber hinaus ein Ankern in die Fassade nicht möglich, kann mit Ringlock dennoch einfach ein freistehendes Arbeitsgerüst errichtet werden. Durch seine hohe Flexibilität passt es sich ideal an jede Gegebenheit an.- Maximale Standhöhe: 24,00 m gem. Regelausführung
- Systembreite: W06 / W09 gem. EN 12811-1
- Lastklasse 3 gem. EN 12811-1
- Integriertes vorlaufendes Geländer
- Vertikaler Zugang mit oder ohne Treppen
Treppenzugang
Der sichere Verkehrsweg zu allen Arbeitsebenen.
Bautreppentürme sind der schnellste und einfachste Weg, um auf die verschiedenen Gerüstlagen bzw. Arbeitsebenen der Baustelle zu gelangen. Sie ermöglichen einen sicheren Zugang – auch, wenn Material oder Werkzeug mitgeführt wird.Die Treppenzugänge können direkt ins Hauptgerüst integriert oder als eigenständiger 4-stieliger Treppenturm errichtet werden. Bei getrennter Aufstellung kann der Treppenturm mit einem Kran schnell umgesetzt werden. Die Alu-Podesttreppen sind in zwei Feldhöhen von 1,00 m und 2,00 m erhältlich.
- Grundfläche: 2,57 / 3,07 m x 1,40 m
- Ausführungsvarianten: gegen- oder gleichläufig
- Lastklasse 3 gem. EN 12811-1
- Klasse „A“ gem. EN 12811-1
Bewehrungsgerüst
Verankerungsfreie, kranversetzbare Arbeitsebenen schaffen.
Bewehrungsgerüste kommen vorrangig für Bewehrungsarbeiten, zur Bedienung von Wandschalung oder zum Betonieren zum Einsatz. Bis zu einer Standhöhe von 4,50 m ist das Arbeitsgerüst sogar ohne zusätzliche Druckabstützung gegen eine Wand bzw. Schalung standsicher. Das ermöglicht störungsfreies Arbeiten an der Bewehrung. Durch die hohe Grundsteifigkeit und die zugfesten Verbindungen lässt sich das Gerüst einfach und schnell mit dem Kran umsetzen und steht somit rasch am nächsten Einsatzort zu Verfügung. Je nach Bedarf kann eine Gerüstbreite von 0,73 m oder 1,09 m gewählt werden, um z. B. Bewehrung auf dem Gerüst zu lagern. Für den komfortablen Zugang ist es möglich, optional Treppen zu integrieren.
- Maximale Standhöhe: 10,50 m
- Gerüstbreite: 0,73 m / 1,09 m
- Kranversetzbar bis 9,21 m Länge (3 Felder)
- Lastklassen gem. EN 12811-1:
- * LK 3 bei Breite 0,73 m
- * LK 4 bei Breite 1,09 m
Raumgerüst
Decken sicher bearbeiten.
Raumgerüste sind flächenorientierte Arbeitsgerüste, um z. B. Deckenflächen zu erreichen. Für den sicheren Zugang können zudem Alu-Podesttreppen integriert werden. Die raumfüllenden Gerüste sind ebenfalls als Traggerüst nutzbar.
- Bis Lastklasse 6 gem. EN 12811-1
- Abmessungen projektbezogen wählbar
Fahrgerüst
Arbeitsgerüste immer am richtigen Ort.
Dank des Baukastensystems lässt sich Ringlock einfach und schnell zum Fahrgerüst umbauen. Das ermöglicht ein einfaches Versetzen des Gerüstes auf einer Ebene, insbesondere dann, wenn es nicht mit dem Kran umgesetzt werden kann oder auf der Baustelle nicht ausreichend Krankapazitäten zur Verfügung stehen.
- Maximale Standhöhe: 4,40 m
- Länge: mindestens 2,07 m
- Breite: mindestens 1,40 m
- Lastklasse 3 gem. EN 12811-1
Hängegerüst
Sichere Arbeitsplätze von oben.
Hängegerüste kommen zum Einsatz, wenn ein sicherer Arbeitsplatz in extremer Höhe materialsparend errichtet werden soll oder der Aufbau eines Standgerüsts nicht möglich ist. Egal, ob Arbeitsgerüst oder Treppenturm – Ringlock eignet sich aufgrund seiner hohen Grundsteifigkeit und den zugfesten Verbindungen ideal für diese Einsatzfälle.
- Zuglasten der Vertikalstiele: 45,8 kN bei Stielen mit verschraubtem Rohrverbinder
- Projektspezifische Sonderlösungen
Rundrüstung
Sicheres Arbeiten auch bei runden Geometrien.
Bei der Rundrüstung wird Ringlock als Fassadengerüst eingesetzt, wobei jedes zweite Feld als Ausgleichsfeld ausgebildet wird. Aufgrund der flexiblen Anschlussmöglichkeiten der Ringlock-Lochscheibe lassen sich runde Geometrien so einfach einrüsten.
- Projektspezifische Sonderlösungen
Traggerüst
Effizientes Abtragen von Lasten.
Als Traggerüst eingesetzt, ermöglicht Ringlock das einfache und sichere Ableiten von Lasten im Hoch- und Ingenieurbau. Durch seine große Flexibiliät überzeugt das System sowohl bei hohen Räumen als auch unregelmäßigen Geometrien. Die variablen Feldlängen erlauben dabei eine optimale Anpassung von Ringlock an die unterschiedlichsten Belastungen. Insbesondere der kombinierte Einsatz von Ringlock als Arbeits- und Traggerüst optimiert nicht nur die Bauzeit, sondern auch die Arbeitssicherheit auf der Baustelle, z. B. bei Fassaden mit verspringenden Balkonen.
- Stiellasten bis zu 65 kN
- Projektspezifische Sonderlösungen
Graben- und Behelfsbrücke
Sichere Verkehrswege zur und auf der Baustelle.
Mit Ringlock als Grabenbrücke lassen sich Gefahrenstellen auf den Verkehrswegen, z. B. Baugruben, Wasserläufe oder Gräben, sicher passieren. Hier passt sich Ringlock in der Breite und Länge flexibel an die jeweiligen Projektanforderung an. In Kombination mit Bautreppentürmen lassen sich auch größere Höhenunterschiede sicher überwinden. Mehrfeldrige Grabenbrücken werden vorab sicher am Boden montiert und anschließend mit dem Kran zum Einsatzort gehoben. Bei größeren Spannweiten (> 9,21 m) oder extremen Belastungen (> Lastklasse 3) bieten Behelfsbrücken aus dem Ringlock-Baukastensystem die optimale Lösung.
- Breite: 1,09 m / 1,40 m
- Maximale Länge: 9,21 m
- Lastklasse 3 gem. EN 12811-1
- Bei Behelfsbrücken ist eine individuelle Konfiguration möglich.
Kabelbrücke
Unterstützung im Baustellenalltag
Die Vielfalt von Ringlock zeigt sich auch in der flexiblen Verwendung als Baustellen- oder Werbeschild sowie als Kabelbrücke zur Überbrückung von Straßen oder Gewässern.
- Projektspezifische Sonderlösungen
- Größe der Baustellenschilder abhängig von der Ballastierung
