Highspeed auf zwei Rädern. Dafür ist der oberösterreichische Motorradbauer KTM weltweit berühmt. Doch statt röhrender Motoren hört man am Firmensitz in Mattighofen aktuell das Brummen von Baufahrzeugen. Denn hier entsteht noch bis Ende 2018 auf rund 9.500 m2 das neue KTM Museum. Die Schalung für das außergewöhnliche Gebäude in Ellipsenform stammt vom Schalungsexperten Doka und überzeugt mit guter Handhabung und einem top Sichtbetonergebnis.
Pressekontakt
Bereits beim Anblick des Gebäudes dürften künftig die Herzen von Motorradfans höherschlagen. Der runde Museums-Neubau, ein Entwurf der Büros „X Architekten“ und „Hofbauer:Architect“ ist wie eine Rennbahn gestaltet. Auch die Innenarchitektur ist alles andere als gewöhnlich. Denn mit Ausnahme der Fluchtstiegen wird komplett auf Treppen verzichtet und Besucher erreichen alle sechs Ebenen über eine Rampe. Zentrales Gestaltungselement des Projekts sind die ansprechenden Sichtbetonflächen. Um die hohen architektonischen Anforderungen zu erfüllen, kombiniert die ausführende HABAU die innovative Beton-Sensortechnologie Concremote mit bewährter Schalungstechnik von Doka.
Mit Doka läuft beim schrägen Projekt alles rund
Mit 4 % Neigung in den Decken auf allen Ebenen ist das KTM Museum wortwörtlich schräg.

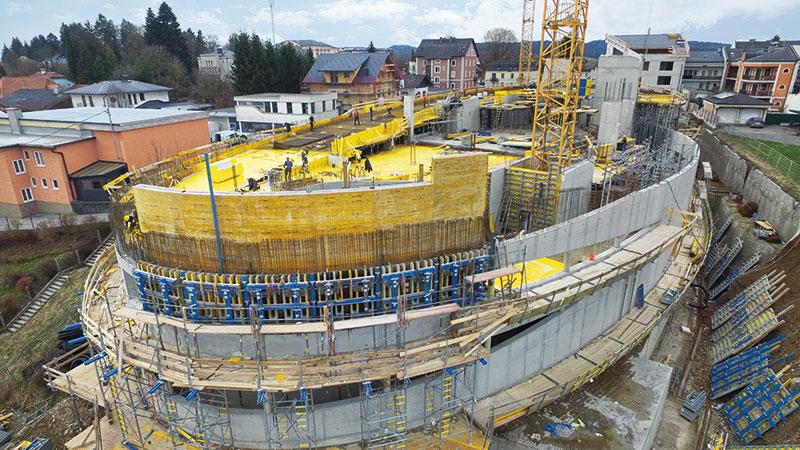

Um diese Schrägen und den nötigen Highspeed für die insgesamt 14.400 m2 großen Deckenflächen zu erreichen, setzt das Bauunternehmen HABAU auf den robusten Dokamatic Tisch. Die Deckentische können als komplette Einheit mit bis zu 12,5 m2 von nur einer Person umgesetzt werden und das ganz ohne Kran. Dazu wird beim Bau des KTM Museums das Umsetzgerät DoKart plus verwendet. Um die gewünschte Neigung zu erreichen, werden die Stützen mittels Spindel auf unterschiedliche Höhen eingestellt. Für die gekrümmten Wandflächen konzipiert Doka eine passgenaue Schalungslösung aus Framax Rahmenschalung und Trägerschalung Top 50. So wird die elliptische Außenwand in 12 Abschnitten betoniert, deren Schalung sich jeweils aus drei verschiedenen Schalungssätzen der Trägerschalung Top 50 zusammensetzt. Um die wirtschaftliche Vorhaltemenge von einer viertel Ellipse - das entspricht ca. 50 Laufmetern - zu erreichen, wurde die Schalung so konstruiert, dass sie für die gegenüberliegenden Teile der Ellipse auf den Kopf gestellt werden kann.
Sichtbarer Schalungserfolg

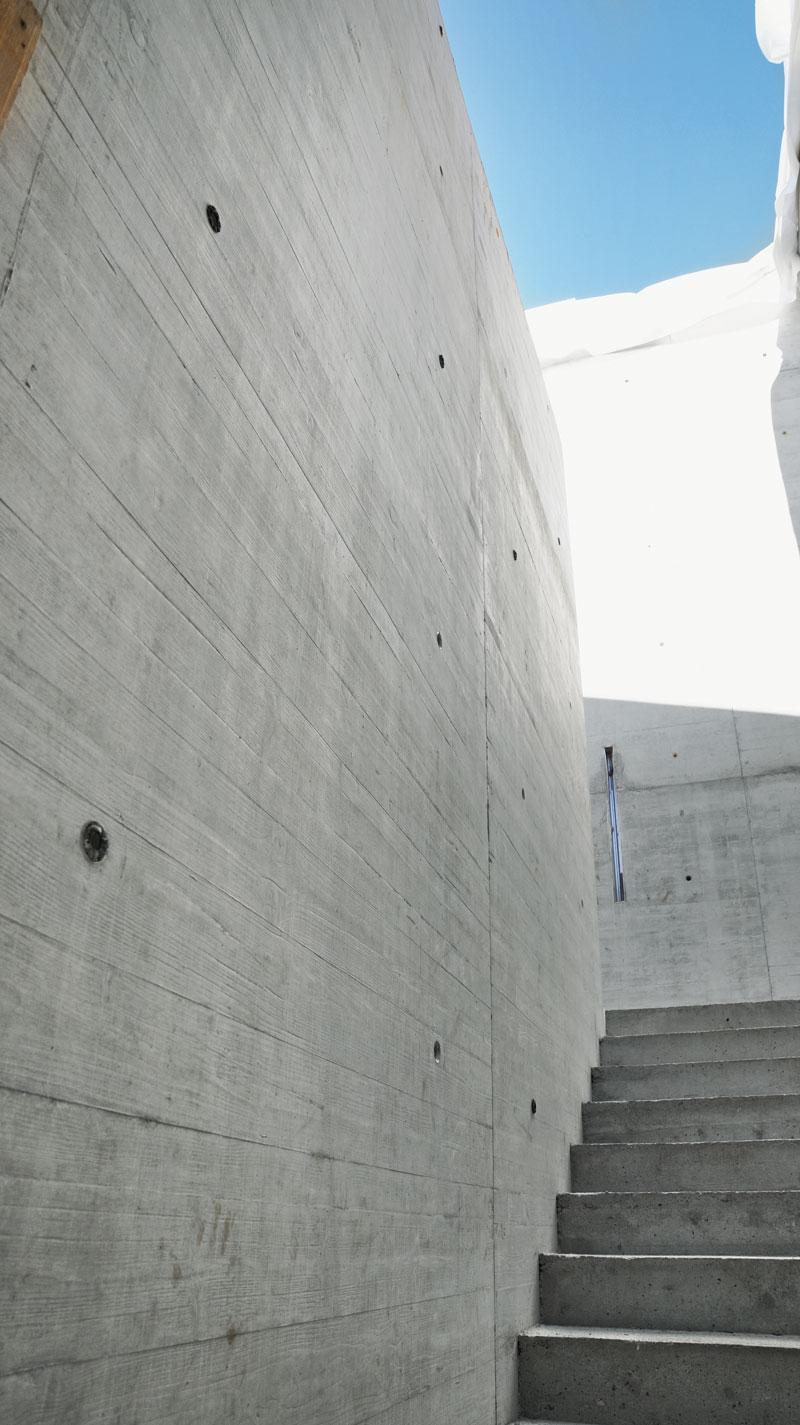

Für den besonderen Charakter des KTM-Museums sorgen die Wände und Decken in Sichtbetonoptik. Um dem Beton die gewünschte Struktur zu geben, setzt Doka auf einen Klassiker: die Schalungsplatte 3-SO, mit der sowohl die Framax-Rahmenschalung als auch die Deckentische belegt werden. Diese Schalhaut aus der bekannten gelben Dreischichtplatte erzielt ein Betonbild mit feiner Holzmaserung und horizontalen Abdrücken der Schaltafeln. Eine Herausforderung für die Baustellenmannschaft ist die Herstellung eines gleichmäßigen Betonbildes für alle Abschnitte bei unterschiedlichen klimatischen Bedingungen – gearbeitet wird nämlich im Sommer und im Winter. Die Betonfarbe wird vom Ausschalzeitpunkt mit beeinflusst und der wiederum hängt vom erzielten Aushärtungsgrad ab. Der Beton reift bei sommerlichen Temperaturen schneller als im Winter. Durch den Einsatz des Betonmonitoring Concremote wird der „Blick in die Schalung“ möglich und so sichergestellt, dass über alle Abschnitte beim selben Ausreifegrad ausgeschalt und somit ein einheitliches Erscheinungsbild erzielt wird. Durch die Übermittlung von Echtzeitdaten zur Temperatur- und Festigkeitsentwicklung des Betons macht Concremote sozusagen ein „Feintuning“ der Schalungsarbeiten möglich. Die Messdaten können von den Baustellenverantwortlichen jederzeit über ein gesichertes Webportal via Notebook, Tablet und Smartphone abgerufen werden.
Bestens betreut vom Schalungsbeginn bis -ende
Bis zum Bauende sind über 3.300 m2 Schalung von Doka im Einsatz. Der Schalungsexperte unterstützt das Projekt aber auch mit seinem Knowhow. Die Leistungen reichen von Schalungsplanung der Doka-Techniker, über Montage der Schalungselemente auf der Baustelle durch den Doka Fertigservice, bis hin zur Vor-Ort-Einweisung der Baustellenmannschaft in die korrekte Bedienung der Schalungssysteme durch den Doka Richtmeister und der regelmäßigen Baustellenbetreuung durch Außendienstmitarbeiter.
Bautafel
- Projekt: KTM Museum, Mattighofen, Österreich
- Bauzeit: 2015 bis 2018
- Sichtbetonfläche: ~ 13.600 m²
Schalungssysteme:
Schalungsplatte 3-SO, Trägerschalung Top 50, Rahmenschalung Framax Xlife, Traggerüst Staxo 100, Dokamatic Tisch, DoKart plus
Dienstleistungen:
Concremote, Schalungsplanung, Richtmeister, Schalungsvormontage, Fertigservice
- Bauausführung: HABAU Hoch- und Tiefbau
- Bauherr: Wohnbau-west Immobilienverwaltung GmbH
- Architekten: X Architekten | Hofbauer:Architect
- Schalungsplanung: Doka Österreich
Mit Doka läuft beim schrägen Projekt alles rund
Mit 4 % Neigung in den Decken auf allen Ebenen ist das KTM Museum wortwörtlich schräg.
Um diese Schrägen und den nötigen Highspeed für die insgesamt 14.400 m2 großen Deckenflächen zu erreichen, setzt das Bauunternehmen HABAU auf den robusten Dokamatic Tisch. Die Deckentische können als komplette Einheit mit bis zu 12,5 m2 von nur einer Person umgesetzt werden und das ganz ohne Kran. Dazu wird beim Bau des KTM Museums das Umsetzgerät DoKart plus verwendet. Um die gewünschte Neigung zu erreichen, werden die Stützen mittels Spindel auf unterschiedliche Höhen eingestellt. Für die gekrümmten Wandflächen konzipiert Doka eine passgenaue Schalungslösung aus Framax Rahmenschalung und Trägerschalung Top 50. So wird die elliptische Außenwand in 12 Abschnitten betoniert, deren Schalung sich jeweils aus drei verschiedenen Schalungssätzen der Trägerschalung Top 50 zusammensetzt. Um die wirtschaftliche Vorhaltemenge von einer viertel Ellipse - das entspricht ca. 50 Laufmetern - zu erreichen, wurde die Schalung so konstruiert, dass sie für die gegenüberliegenden Teile der Ellipse auf den Kopf gestellt werden kann.
Sichtbarer Schalungserfolg
Für den besonderen Charakter des KTM-Museums sorgen die Wände und Decken in Sichtbetonoptik. Um dem Beton die gewünschte Struktur zu geben, setzt Doka auf einen Klassiker: die Schalungsplatte 3-SO, mit der sowohl die Framax-Rahmenschalung als auch die Deckentische belegt werden. Diese Schalhaut aus der bekannten gelben Dreischichtplatte erzielt ein Betonbild mit feiner Holzmaserung und horizontalen Abdrücken der Schaltafeln. Eine Herausforderung für die Baustellenmannschaft ist die Herstellung eines gleichmäßigen Betonbildes für alle Abschnitte bei unterschiedlichen klimatischen Bedingungen – gearbeitet wird nämlich im Sommer und im Winter. Die Betonfarbe wird vom Ausschalzeitpunkt mit beeinflusst und der wiederum hängt vom erzielten Aushärtungsgrad ab. Der Beton reift bei sommerlichen Temperaturen schneller als im Winter. Durch den Einsatz des Betonmonitoring Concremote wird der „Blick in die Schalung“ möglich und so sichergestellt, dass über alle Abschnitte beim selben Ausreifegrad ausgeschalt und somit ein einheitliches Erscheinungsbild erzielt wird. Durch die Übermittlung von Echtzeitdaten zur Temperatur- und Festigkeitsentwicklung des Betons macht Concremote sozusagen ein „Feintuning“ der Schalungsarbeiten möglich. Die Messdaten können von den Baustellenverantwortlichen jederzeit über ein gesichertes Webportal via Notebook, Tablet und Smartphone abgerufen werden.
Bestens betreut vom Schalungsbeginn bis -ende
Bis zum Bauende sind über 3.300 m2 Schalung von Doka im Einsatz. Der Schalungsexperte unterstützt das Projekt aber auch mit seinem Knowhow. Die Leistungen reichen von Schalungsplanung der Doka-Techniker, über Montage der Schalungselemente auf der Baustelle durch den Doka Fertigservice, bis hin zur Vor-Ort-Einweisung der Baustellenmannschaft in die korrekte Bedienung der Schalungssysteme durch den Doka Richtmeister und der regelmäßigen Baustellenbetreuung durch Außendienstmitarbeiter.
Bautafel
- Projekt: KTM Museum, Mattighofen, Österreich
- Bauzeit: 2015 bis 2018
- Sichtbetonfläche: ~ 13.600 m²
Schalungssysteme:
Schalungsplatte 3-SO, Trägerschalung Top 50, Rahmenschalung Framax Xlife, Traggerüst Staxo 100, Dokamatic Tisch, DoKart plus
Dienstleistungen:
Concremote, Schalungsplanung, Richtmeister, Schalungsvormontage, Fertigservice
- Bauausführung: HABAU Hoch- und Tiefbau
- Bauherr: Wohnbau-west Immobilienverwaltung GmbH
- Architekten: X Architekten | Hofbauer:Architect
- Schalungsplanung: Doka Österreich
