Der weltweit größte Messe-, Kongress- und Eventveranstalter mit eigenem Gelände bekommt Zuwachs: die Halle 12. Bis Ende April 2018 muss der Neubau mit knapp 34.000 m2 Ausstellungsfläche abgeschlossen sein. Aufgrund der streng getakteten Bauzeit, des hohen Materialbedarfs und der speziellen Anforderungen an Statik und Fugenbild unterstützt Doka die verantwortliche ARGE mit einem ausgeklügelten Schalungs- und Logistikkonzept und viel technischem Knowhow.
Pressekontakt

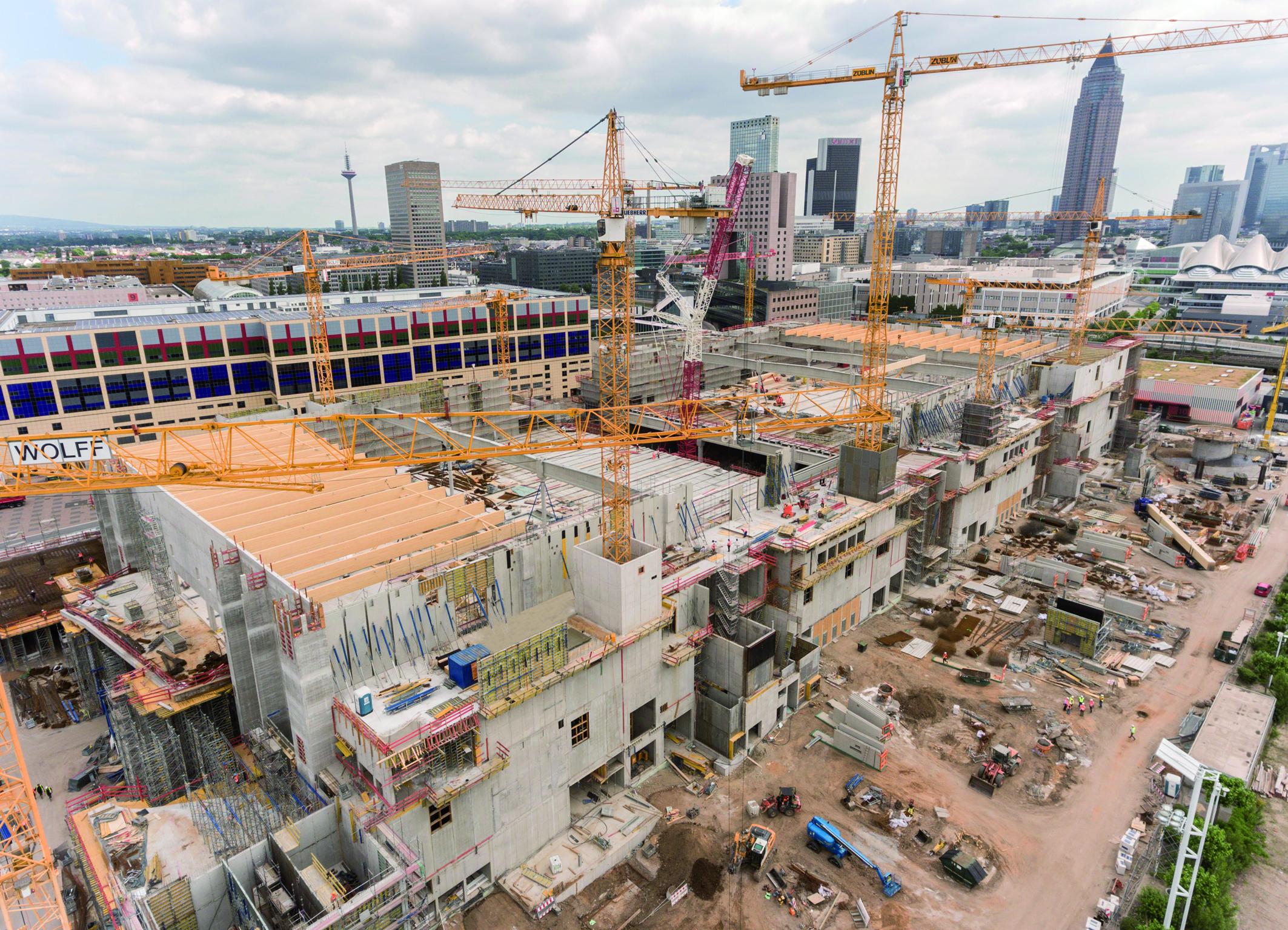

Im Südwesten des Areals der Messe Frankfurt entsteht derzeit eine hochmoderne Messehalle. Das 250-Millionen-Euro-Projekt bietet nach Fertigstellung eine Ausstellungsfläche von 33.600 m2 auf zwei Ebenen. Der Bau der 250 m langen, 118 m breiten und 30 m hohen Halle 12 muss pünktlich im April 2018 abgeschlossen und im August 2018 bezugsfertig sein, denn mit der Automechanica ist für Mitte September 2018 schon die erste Veranstaltung fest geplant. Kein leichtes Unterfangen angesichts der engen Zeitfenster und der komplexen architektonischen Anforderungen. Für die Betonier- und Statik-Lösungen arbeiten die für die Abwicklung der gesamten schlüsselfertigen Baumaßnahme verantwortlichen Bauunternehmen Max Bögl und Züblin deshalb eng mit Doka zusammen: zum einen, um den hohen Bedarf an Schalungsmaterial und die dahintersteckende Logistik bewältigen zu können. Zum anderen baut man auf das hohe technische Knowhow der Doka-Ingenieure, um so selbst bei ungewöhnlichen Problemen schnell passende Lösungen parat zu haben – was wiederum für die Einhaltung der Taktzeiten essentiell ist.
Spezielles Fugenbild und wandartige Träger beim Parkhaus

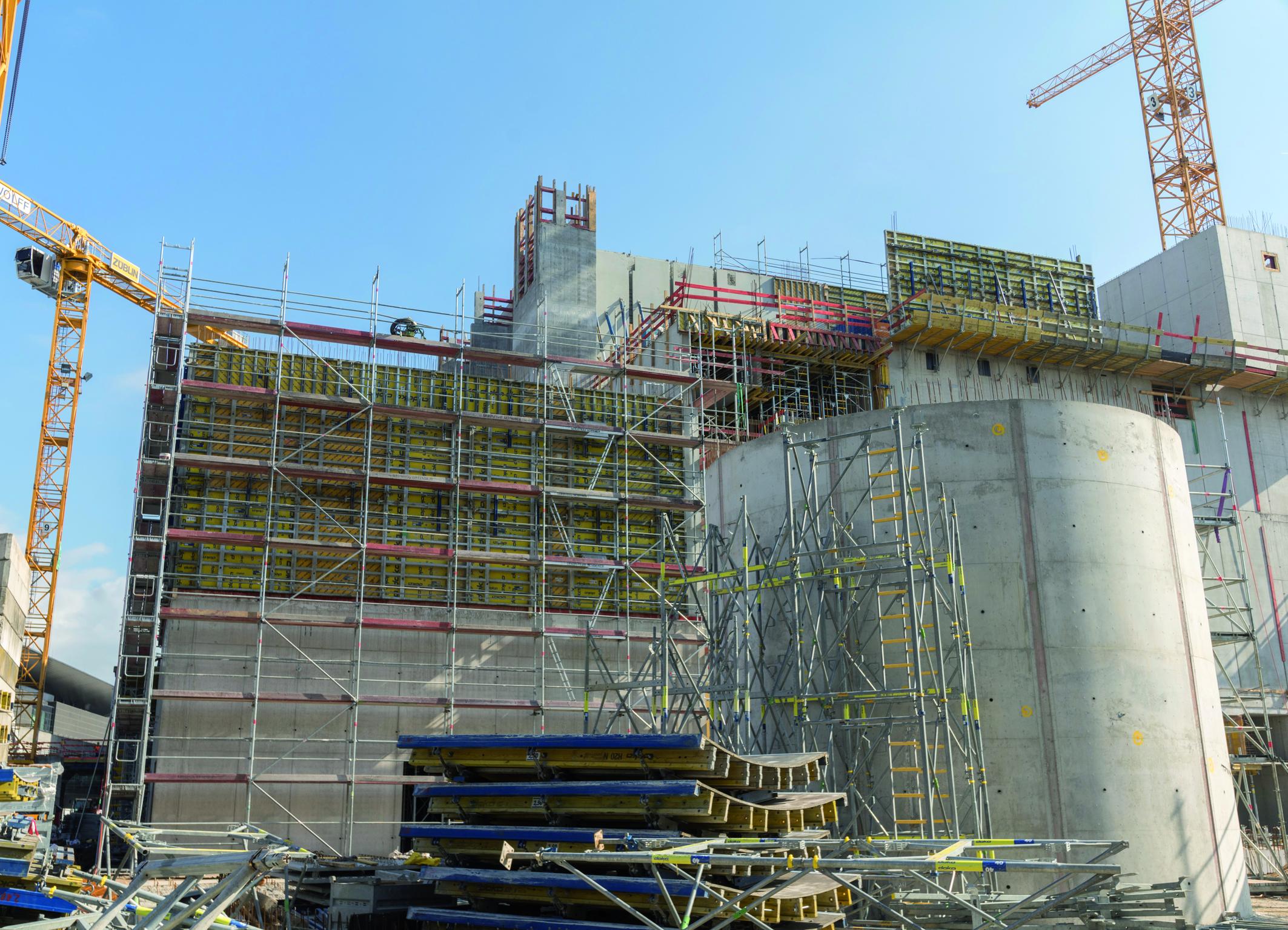

Der Entwurf des Architekturbüros Kadawittfeld sieht eine frei bespielbare Halle ohne störende Einbauten vor, für mehr Sicht- und Bewegungsfreiheit. Optisch „schwebt“ das Dach aus Aluminium auf der Glasfassade. Die geforderten Parkplätze sind folglich auch nicht auf dem Dach, sondern in einem südlich an die Halle angelagerten Parkhaus untergebracht. Im Gegensatz zur Messehalle erhält das Parkhaus keinen Gitterrahmen aus Aluminiumrauten, sprich die Auf- bzw. Ausfahrttürme werden nicht verkleidet, so dass das Fugenbild der Betonoberfläche sichtbar bleibt. Auf Wunsch des Bauherrn erstellte der Fertigservice von Doka eine maßgefertigte Außenspindel-Sonderschalung für die Türme des Parkhauses. „Der Bauherr hatte eine genaue Vorstellung davon, wie das Fugenbild aussehen soll. Deshalb haben sich unsere Planer intensiv mit den Doka-Technikern abgestimmt“, sagt Bauleiter Ralph Messer des technisch verantwortlichen Bauunternehmens Max Bögl. „Das hat uns vor viel Kopfzerbrechen bewahrt. Ebenso beim nächsten Knackpunkt, den wandartigen Trägern. Da ist viel Knowhow von Doka mit reingeflossen.“ Die wandartigen Träger des Parkhauses beginnen erst ab einer Höhe von 5 m. Auf ihnen liegen wiederum Kammerbetonträger, als eine Art großer Unterzug. Aufgrund der Ausmaße gerade zu Baubeginn des Bauabschnitts – 5 m Höhe, 1,20 m Breite und 150 m Länge – werden hier zahlreiche Staxo 100-Traggerüste von Doka eingesetzt, die sich stufenlos und millimetergenau an die jeweilige Geometrie anpassen lassen.
Hängende Decken auf Nordseite der Messehalle

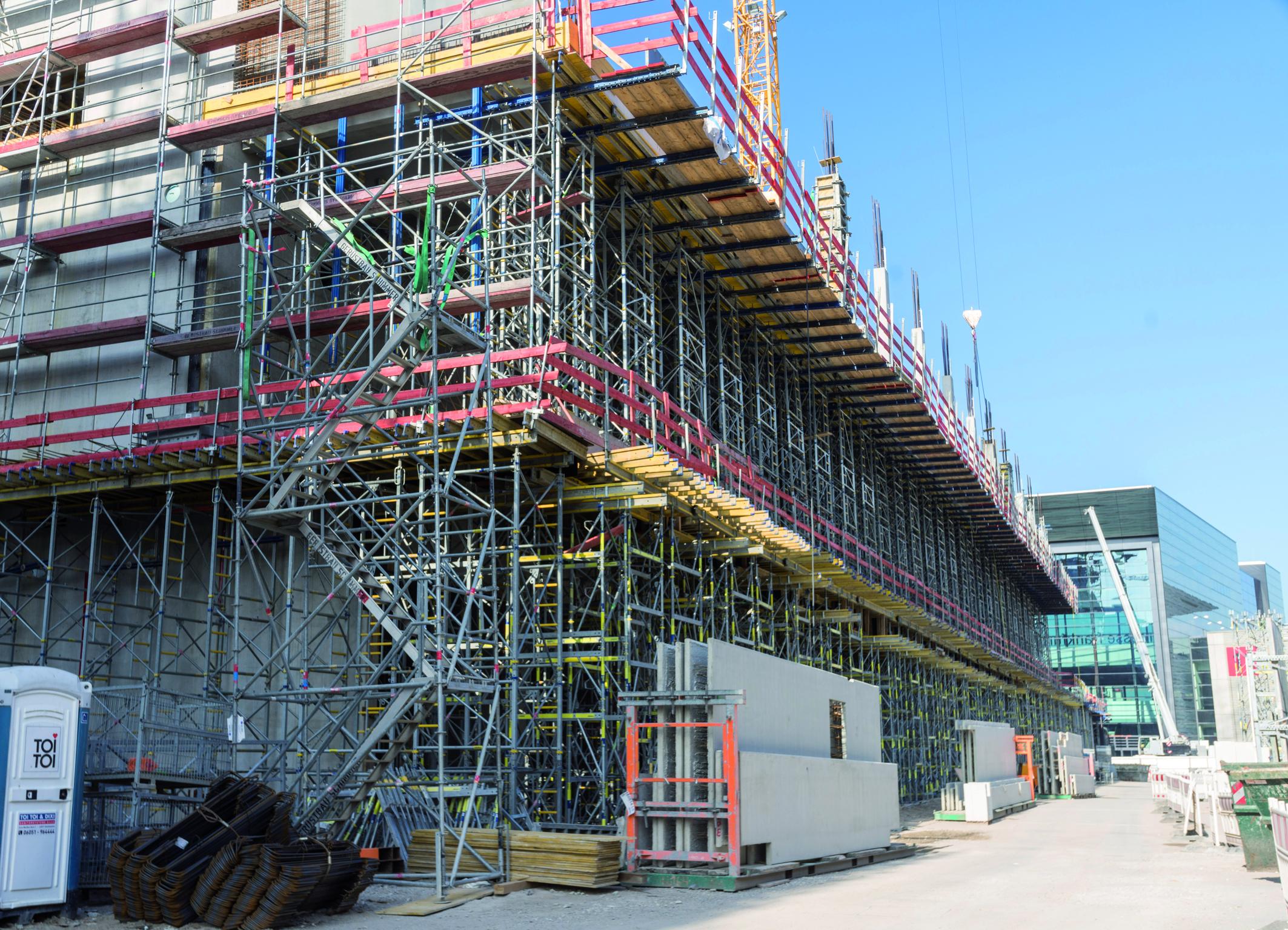

Für die Halle entwarfen die Architekten zwei übereinanderliegende Ausstellungsebenen mit jeweils zehn Metern lichter Höhe, die ringförmig von einer viergeschossigen Zone aus Neben- und Technikräumen umschlossen sind. Über die „Via Mobile“ auf der Nordseite, ein überdachtes und verglastes Fußwege-System, wird die neue Halle mit den bereits bestehenden Messehallen 8 und 11 verbunden. Aufgrund der offenen Konstruktionsweise wird die Nordseite über hängende Decken, mit Unterzügen und Stahlzugstreben, von oben gehalten. Technisch eine äußerst anspruchsvolle Aufgabe, sowohl planerisch als auch statisch und damit auch für die bauliche Nachweisführung. Entsprechend wichtig ist bei der Betonage eine gute Lastenverteilung und Durchsteifung des Bauabschnitts. „Dazu wurde hier ein regelrechter „Traggerüst-Wald“ aufgebaut“, so der Bauleiter: 60 % aller Staxo 100-Traggerüste auf der Baustelle stehen auf der Nordachse des Messegebäudes und stützen dort die hohen (hängenden) Decken. Die leistungsfähigen Traggerüste von Doka können auch bei hohen Lasten bis zu 100 kN pro Stiel aufnehmen. Zwischen den Ebenen stabilisieren Eurex 60-Deckenstützen und Bodenanker die Zwischendecken, die sich auf einer Höhe von ca. 13 m befinden. Um die 70 cm dicken Stahlbeton-Zwischendecken etwas leichter zu machen, wurden hohle Verdrängungskörper mit einbetoniert. Für zügiges Schalen der Decken verwenden Bögl und Züblin das System Dokaflex 30 tec mit dem hochbelastbare Schalungsträger I tec 20 als Jochträger. Dieses System erlaubt deutlich größere Stützenabstände, so dass für die gleiche Schalungsfläche weniger Material eingesetzt und damit der Aufbau um 15 Prozent beschleunigt werden kann. Auch die Rahmenschalung für die Wände liefert Doka: Deren Framax Xlife-Elemente lassen sich aufgrund großflächiger Umsatzeinheiten und erweiterter Ankerabstände von 1,35 m auch mit geringem Kranbedarf schnell und unkompliziert umsetzen.
Schlachtplan für Lieferungen und Logistik

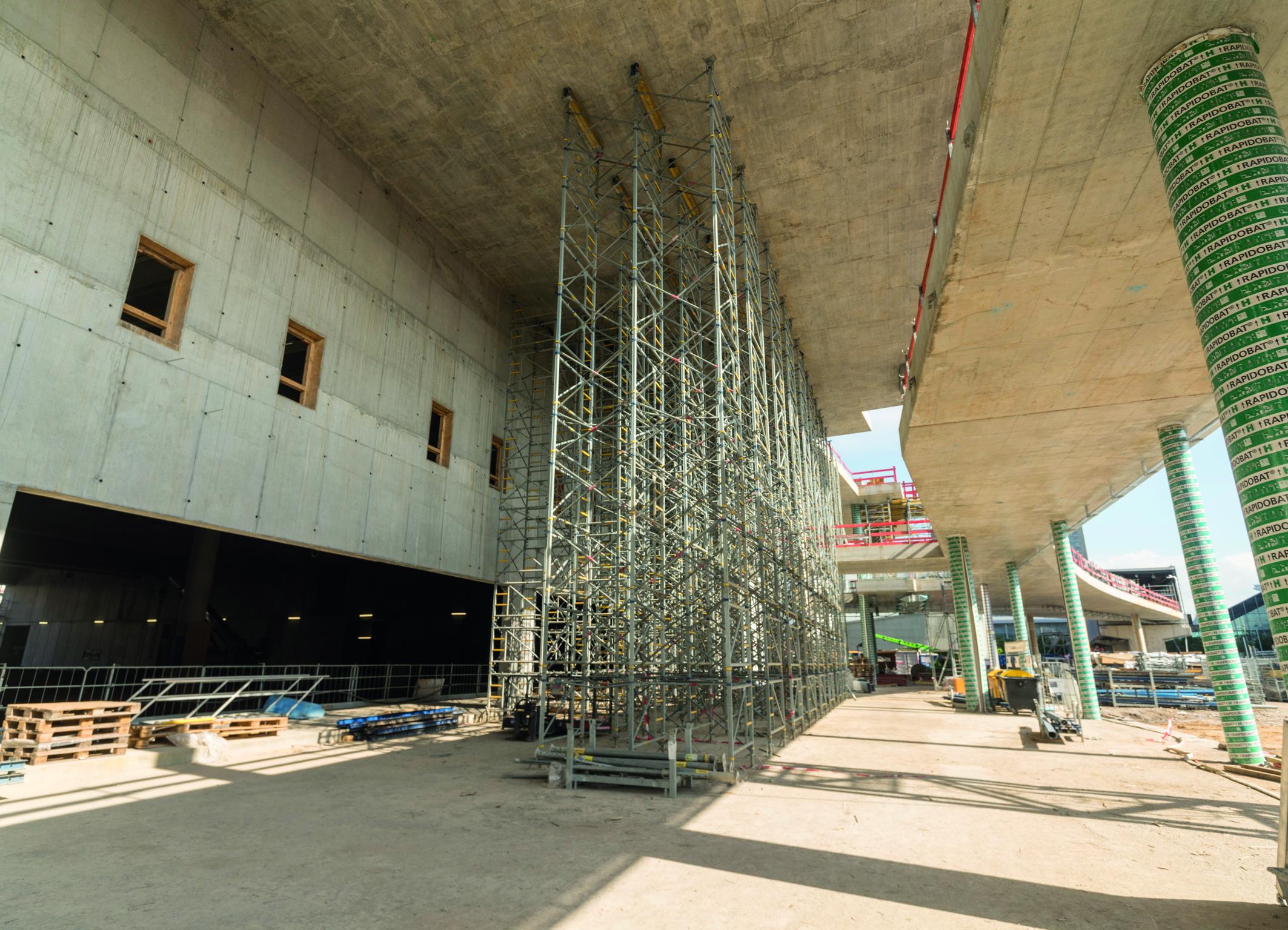

Wie es die Logik bei hängenden Decken erfordert, können die Traggerüste und Deckenstützen erst dann von oben nach unten abgebaut werden, sobald die oberste Decke betoniert, ausgehärtet und damit tragfähig ist. Im Umkehrschluss erfordert dies eine hohe Menge an Schalungs-Material, in diesem Fall an tragfähigen Gerüsten und Stützen. Als sich während der umfangreichen Betonierarbeiten herausstellte, dass der Kunde doch mehr Material benötigt als ursprünglich gemietet, mobilisierte die Deutsche Doka in Frankfurt auch ihre Kollegen im europäischen Ausland, insbesondere Skandinavien, um die erforderliche Zusatzmenge heranzuschaffen. „So eine Höchstleistung in Sachen Materialbeschaffung und vor allem Logistik schaffen nur wenige Schalungsanbieter. Doch genau darauf muss ich mich verlassen können – was im Fall von Doka immer der Fall war. Das macht auch mir die Arbeit leichter“, so Jürgen Oberle, Oberpolier des kaufmännisch federführenden Bauunternehmens Züblin.
Zu verdanken ist dies auch der projektspezifischen Lieferplanung, die Teil des Doka-Projektmanagements ist. Dabei werden im Zuge der Vorbereitungen frühzeitig gemeinsam mit der Baustellenleitung Liefermengen und -termine festlegt. Gibt es Verzögerungen, Mehrbedarf etc., werden die Planung und die nachfolgenden Prozesse entsprechend angepasst. In der Spitze koordinierte der für diese Baustelle zuständige Doka-Projektmanager inhouse zehn Techniker aus verschiedenen Niederlassungen, drei Statiker, den Fertigservice, die Schalungsvormontage, den Richtmeister sowie die Logistik, und bündelte bei sich insgesamt 285 Einsatz- und Montagepläne und 12 prüffähige Statik-Nachweise. Um die Rücklieferung genauso reibungslos abzuwickeln wie die Anlieferung, lässt man seitens der ARGE das gemietete Material vor der Rücklieferung an Ort und Stelle von fachkundigem Doka-Personal prüfen und sich auch für die Rücklieferungen ein Konzept von Doka erstellen. Die ersten großen Rücklieferungen haben nun im Juli begonnen.
Die logistische Arbeit von Doka reicht übrigens bis direkt auf die Baustelle: Damit der Baustellenablauf und vor allem auch die Anlieferung der bis zu 110 t schweren Fertigteile nicht gestört werden, hat Doka in die Staxo 100 Unterstellung insgesamt drei LKW-Durchfahrten mit dem Schwerlastgerüst SL1 eingeplant. Die Durchfahrten haben eine Gesamtlänge von 53 m und wurden durch Doka vormontiert. So kann auch der LKW-Verkehr für die Anlieferung der bestehenden Messehallen ungehindert weiterfließen.
Bautafel
Projekt: Messehalle 12 der Messe Frankfurt, Frankfurt am Main
Projekttyp: Mehrzweckgebäude mit Parkhaus
Bauzeit: August 2016 bis Ende April 2018
Etagen Gürtelbereich: 1 UG, EG, 3 OG
Bruttogrundfläche: 34.000 m2
Bruttorauminhalt: 1.000.000m3
Betonverbrauch: 60.000 m3
Stahlverbrauch: 13.000 t
Schalungssysteme:
Rahmenschalung Framax Xlife, Deckenschalung Dokaflex 30 tec, Rundschalung H20, Trägerschalung Top 50, Traggerüst Staxo 40, Traggerüst Staxo 100, Traggerüst SL-1, Deckenstützen Eurex 30, Deckenstützen Eurex 60, Deckenstütze Eurex 100, Justierstütze Eurex 60 (inkl. Fuß für Bodenverankerung und Andockkopf für Fertigteile), Seitenschutzsystem XP, Faltbühnen K, Sonderschalung
Dienstleistungen:
Technische Beratung: Einsatzplanung und prüffähige Statik, Transport & Logistik, Fertigservice, Schalungsvormontage, Reinigung & Sanierung plus
Architekt: kadawittfeldarchitektur, Aachen
Bauausführung: ARGE Neubau Messehalle 12
• Ed. Züblin AG, Büro Frankfurt
• Max Bögl, Büro Frankfurt
• Engie Deutschland GmbH, Büro Frankfurt
Schalungsplanung: Doka-Niederlassung Frankfurt a.M.
Spezielles Fugenbild und wandartige Träger beim Parkhaus
Der Entwurf des Architekturbüros Kadawittfeld sieht eine frei bespielbare Halle ohne störende Einbauten vor, für mehr Sicht- und Bewegungsfreiheit. Optisch „schwebt“ das Dach aus Aluminium auf der Glasfassade. Die geforderten Parkplätze sind folglich auch nicht auf dem Dach, sondern in einem südlich an die Halle angelagerten Parkhaus untergebracht. Im Gegensatz zur Messehalle erhält das Parkhaus keinen Gitterrahmen aus Aluminiumrauten, sprich die Auf- bzw. Ausfahrttürme werden nicht verkleidet, so dass das Fugenbild der Betonoberfläche sichtbar bleibt. Auf Wunsch des Bauherrn erstellte der Fertigservice von Doka eine maßgefertigte Außenspindel-Sonderschalung für die Türme des Parkhauses. „Der Bauherr hatte eine genaue Vorstellung davon, wie das Fugenbild aussehen soll. Deshalb haben sich unsere Planer intensiv mit den Doka-Technikern abgestimmt“, sagt Bauleiter Ralph Messer des technisch verantwortlichen Bauunternehmens Max Bögl. „Das hat uns vor viel Kopfzerbrechen bewahrt. Ebenso beim nächsten Knackpunkt, den wandartigen Trägern. Da ist viel Knowhow von Doka mit reingeflossen.“ Die wandartigen Träger des Parkhauses beginnen erst ab einer Höhe von 5 m. Auf ihnen liegen wiederum Kammerbetonträger, als eine Art großer Unterzug. Aufgrund der Ausmaße gerade zu Baubeginn des Bauabschnitts – 5 m Höhe, 1,20 m Breite und 150 m Länge – werden hier zahlreiche Staxo 100-Traggerüste von Doka eingesetzt, die sich stufenlos und millimetergenau an die jeweilige Geometrie anpassen lassen.
Hängende Decken auf Nordseite der Messehalle
Für die Halle entwarfen die Architekten zwei übereinanderliegende Ausstellungsebenen mit jeweils zehn Metern lichter Höhe, die ringförmig von einer viergeschossigen Zone aus Neben- und Technikräumen umschlossen sind. Über die „Via Mobile“ auf der Nordseite, ein überdachtes und verglastes Fußwege-System, wird die neue Halle mit den bereits bestehenden Messehallen 8 und 11 verbunden. Aufgrund der offenen Konstruktionsweise wird die Nordseite über hängende Decken, mit Unterzügen und Stahlzugstreben, von oben gehalten. Technisch eine äußerst anspruchsvolle Aufgabe, sowohl planerisch als auch statisch und damit auch für die bauliche Nachweisführung. Entsprechend wichtig ist bei der Betonage eine gute Lastenverteilung und Durchsteifung des Bauabschnitts. „Dazu wurde hier ein regelrechter „Traggerüst-Wald“ aufgebaut“, so der Bauleiter: 60 % aller Staxo 100-Traggerüste auf der Baustelle stehen auf der Nordachse des Messegebäudes und stützen dort die hohen (hängenden) Decken. Die leistungsfähigen Traggerüste von Doka können auch bei hohen Lasten bis zu 100 kN pro Stiel aufnehmen. Zwischen den Ebenen stabilisieren Eurex 60-Deckenstützen und Bodenanker die Zwischendecken, die sich auf einer Höhe von ca. 13 m befinden. Um die 70 cm dicken Stahlbeton-Zwischendecken etwas leichter zu machen, wurden hohle Verdrängungskörper mit einbetoniert. Für zügiges Schalen der Decken verwenden Bögl und Züblin das System Dokaflex 30 tec mit dem hochbelastbare Schalungsträger I tec 20 als Jochträger. Dieses System erlaubt deutlich größere Stützenabstände, so dass für die gleiche Schalungsfläche weniger Material eingesetzt und damit der Aufbau um 15 Prozent beschleunigt werden kann. Auch die Rahmenschalung für die Wände liefert Doka: Deren Framax Xlife-Elemente lassen sich aufgrund großflächiger Umsatzeinheiten und erweiterter Ankerabstände von 1,35 m auch mit geringem Kranbedarf schnell und unkompliziert umsetzen.
Schlachtplan für Lieferungen und Logistik
Wie es die Logik bei hängenden Decken erfordert, können die Traggerüste und Deckenstützen erst dann von oben nach unten abgebaut werden, sobald die oberste Decke betoniert, ausgehärtet und damit tragfähig ist. Im Umkehrschluss erfordert dies eine hohe Menge an Schalungs-Material, in diesem Fall an tragfähigen Gerüsten und Stützen. Als sich während der umfangreichen Betonierarbeiten herausstellte, dass der Kunde doch mehr Material benötigt als ursprünglich gemietet, mobilisierte die Deutsche Doka in Frankfurt auch ihre Kollegen im europäischen Ausland, insbesondere Skandinavien, um die erforderliche Zusatzmenge heranzuschaffen. „So eine Höchstleistung in Sachen Materialbeschaffung und vor allem Logistik schaffen nur wenige Schalungsanbieter. Doch genau darauf muss ich mich verlassen können – was im Fall von Doka immer der Fall war. Das macht auch mir die Arbeit leichter“, so Jürgen Oberle, Oberpolier des kaufmännisch federführenden Bauunternehmens Züblin.
Zu verdanken ist dies auch der projektspezifischen Lieferplanung, die Teil des Doka-Projektmanagements ist. Dabei werden im Zuge der Vorbereitungen frühzeitig gemeinsam mit der Baustellenleitung Liefermengen und -termine festlegt. Gibt es Verzögerungen, Mehrbedarf etc., werden die Planung und die nachfolgenden Prozesse entsprechend angepasst. In der Spitze koordinierte der für diese Baustelle zuständige Doka-Projektmanager inhouse zehn Techniker aus verschiedenen Niederlassungen, drei Statiker, den Fertigservice, die Schalungsvormontage, den Richtmeister sowie die Logistik, und bündelte bei sich insgesamt 285 Einsatz- und Montagepläne und 12 prüffähige Statik-Nachweise. Um die Rücklieferung genauso reibungslos abzuwickeln wie die Anlieferung, lässt man seitens der ARGE das gemietete Material vor der Rücklieferung an Ort und Stelle von fachkundigem Doka-Personal prüfen und sich auch für die Rücklieferungen ein Konzept von Doka erstellen. Die ersten großen Rücklieferungen haben nun im Juli begonnen.
Die logistische Arbeit von Doka reicht übrigens bis direkt auf die Baustelle: Damit der Baustellenablauf und vor allem auch die Anlieferung der bis zu 110 t schweren Fertigteile nicht gestört werden, hat Doka in die Staxo 100 Unterstellung insgesamt drei LKW-Durchfahrten mit dem Schwerlastgerüst SL1 eingeplant. Die Durchfahrten haben eine Gesamtlänge von 53 m und wurden durch Doka vormontiert. So kann auch der LKW-Verkehr für die Anlieferung der bestehenden Messehallen ungehindert weiterfließen.
Bautafel
Projekt: Messehalle 12 der Messe Frankfurt, Frankfurt am Main
Projekttyp: Mehrzweckgebäude mit Parkhaus
Bauzeit: August 2016 bis Ende April 2018
Etagen Gürtelbereich: 1 UG, EG, 3 OG
Bruttogrundfläche: 34.000 m2
Bruttorauminhalt: 1.000.000m3
Betonverbrauch: 60.000 m3
Stahlverbrauch: 13.000 t
Schalungssysteme:
Rahmenschalung Framax Xlife, Deckenschalung Dokaflex 30 tec, Rundschalung H20, Trägerschalung Top 50, Traggerüst Staxo 40, Traggerüst Staxo 100, Traggerüst SL-1, Deckenstützen Eurex 30, Deckenstützen Eurex 60, Deckenstütze Eurex 100, Justierstütze Eurex 60 (inkl. Fuß für Bodenverankerung und Andockkopf für Fertigteile), Seitenschutzsystem XP, Faltbühnen K, Sonderschalung
Dienstleistungen:
Technische Beratung: Einsatzplanung und prüffähige Statik, Transport & Logistik, Fertigservice, Schalungsvormontage, Reinigung & Sanierung plus
Architekt: kadawittfeldarchitektur, Aachen
Bauausführung: ARGE Neubau Messehalle 12
• Ed. Züblin AG, Büro Frankfurt
• Max Bögl, Büro Frankfurt
• Engie Deutschland GmbH, Büro Frankfurt
Schalungsplanung: Doka-Niederlassung Frankfurt a.M.
