Erweiterung Mehrfamilienhaus
München, Deutschland
Bauen im Bestand made easy
Bauen im Bestand mit DokaXdek-Deckentischen und der Rahmenschalung Framax Xlife plus – geht das?
Ja, das funktioniert – und zwar eXzellent! Bei der Erweiterung eines bestehenden 8-geschossigen Mehrfamilienhauses im Münchner Stadtteil Bogenhausen verlangte insbesondere der komplexe Decken- und Balkongrundriss nach einer rundum cleveren Schalungslösung. Die HSG Hochbau- und Sanierungsgesellschaft mbH München setzte erstmalig und sehr erfolgreich die Deckentische der neuen DokaXdek-Systemfamilie ein. Zur Herstellung von Brandschutzwänden kam außerdem die leistungsstarke Rahmenschalung Framax Xlife plus zur Anwendung und demonstrierte, was "schnell Fläche machen" bei Doka bedeutet.
Gebäudetyp
Mehrfamilienhaus
Herausforderung
gerundete Balkon- und Deckenabschalungen, beengte Innenstadtverhältnisse, Bauen im Bestand, asymmetrische Balkonunterstellungen, Verzicht auf Fassadengerüst
Lösung
Einsatz der neuen, großflächigen DokaXdek-Deckentische als vielseitiges, flexibles und schnelles Deckenschalungssystem in Kombination mit Framax Xlife plus als wirtschaftliches Wandschalungssystem dank geringer Anzahl an Ankern; vorgefertigte und immer wieder einsetzbare Sonderschalungselemente
Von gerade zu geschwungen und von niedrig zu hoch

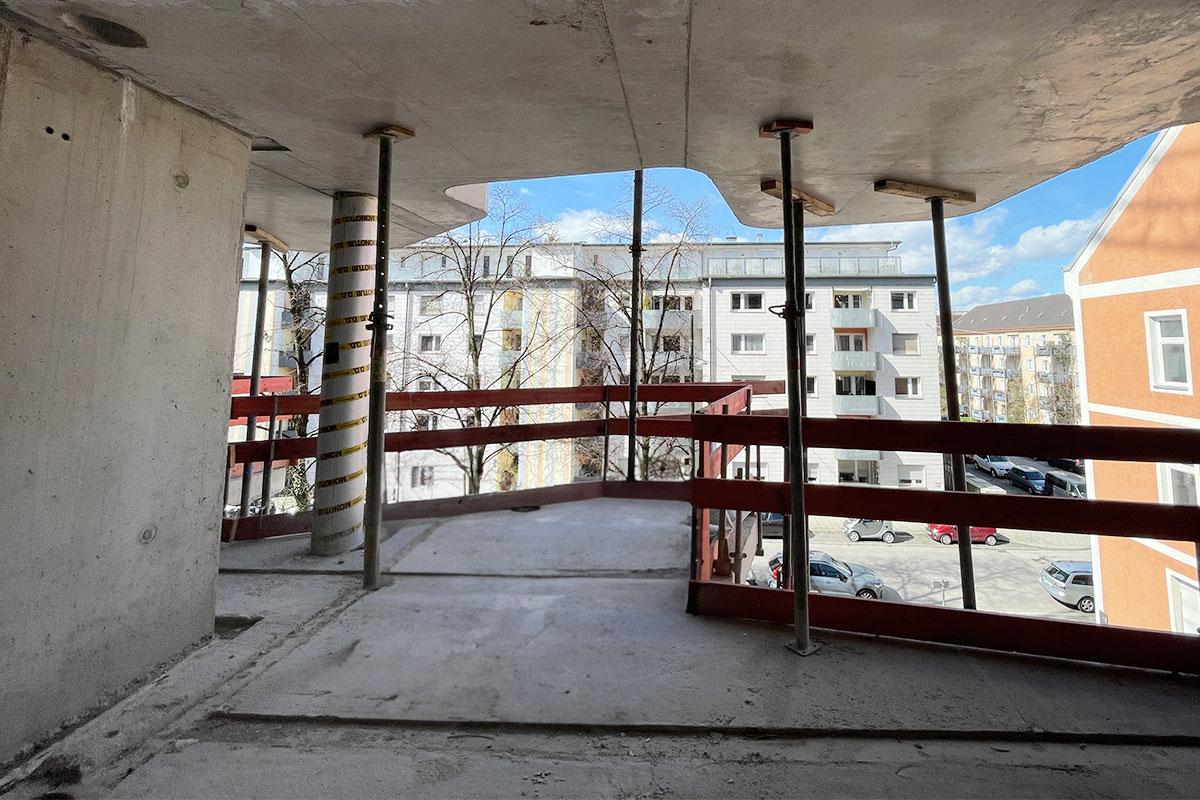

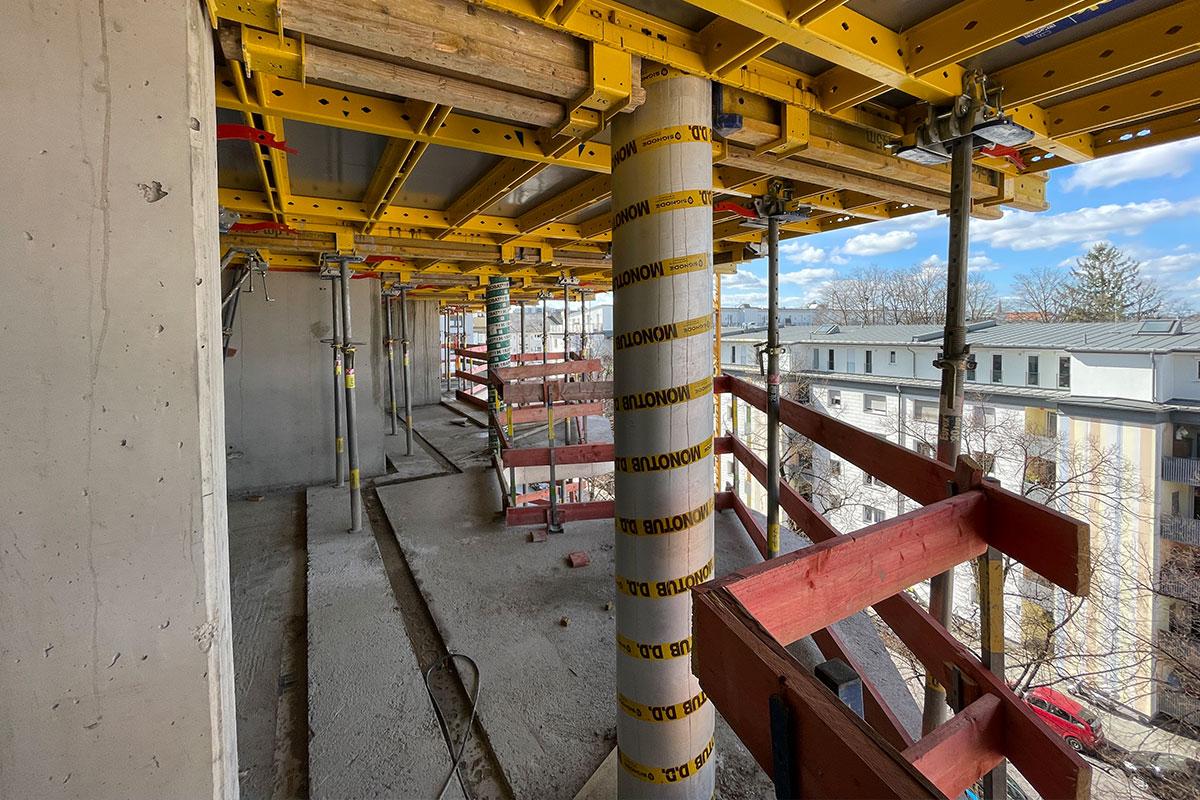

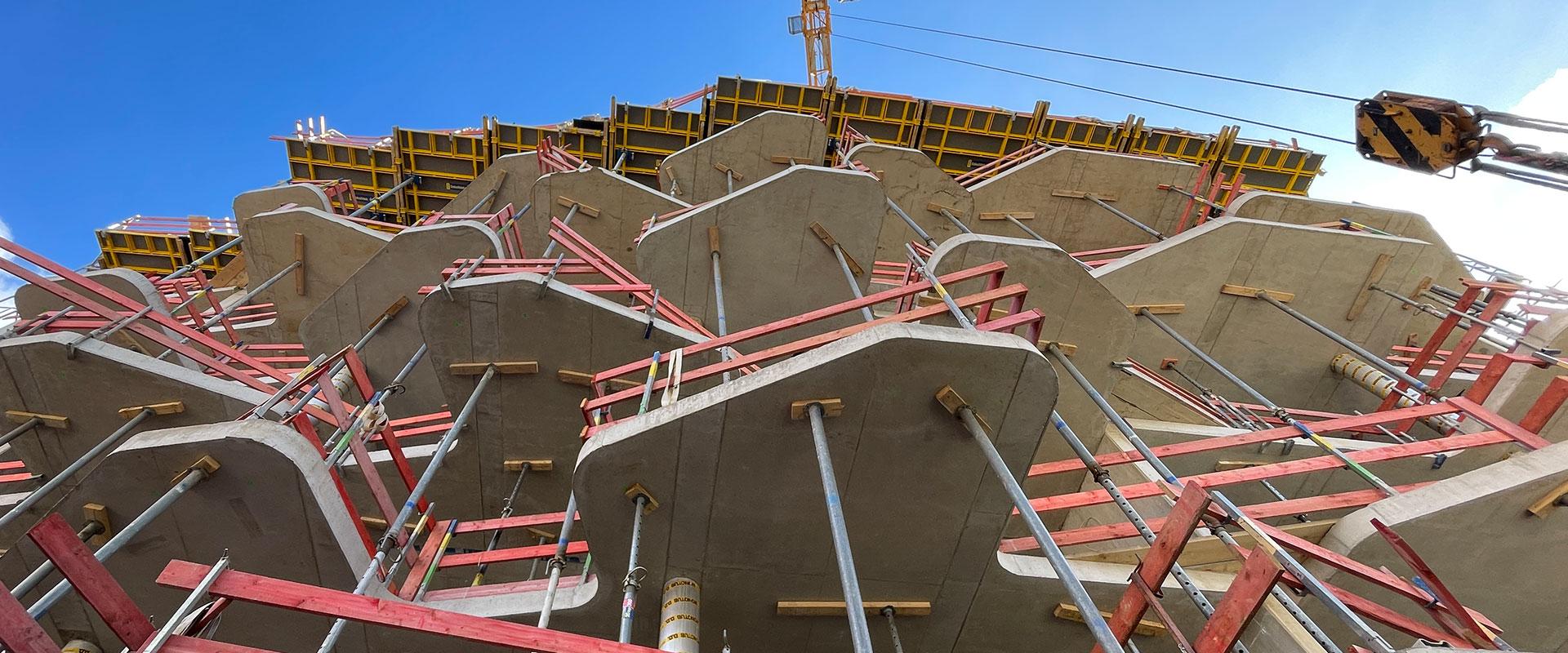

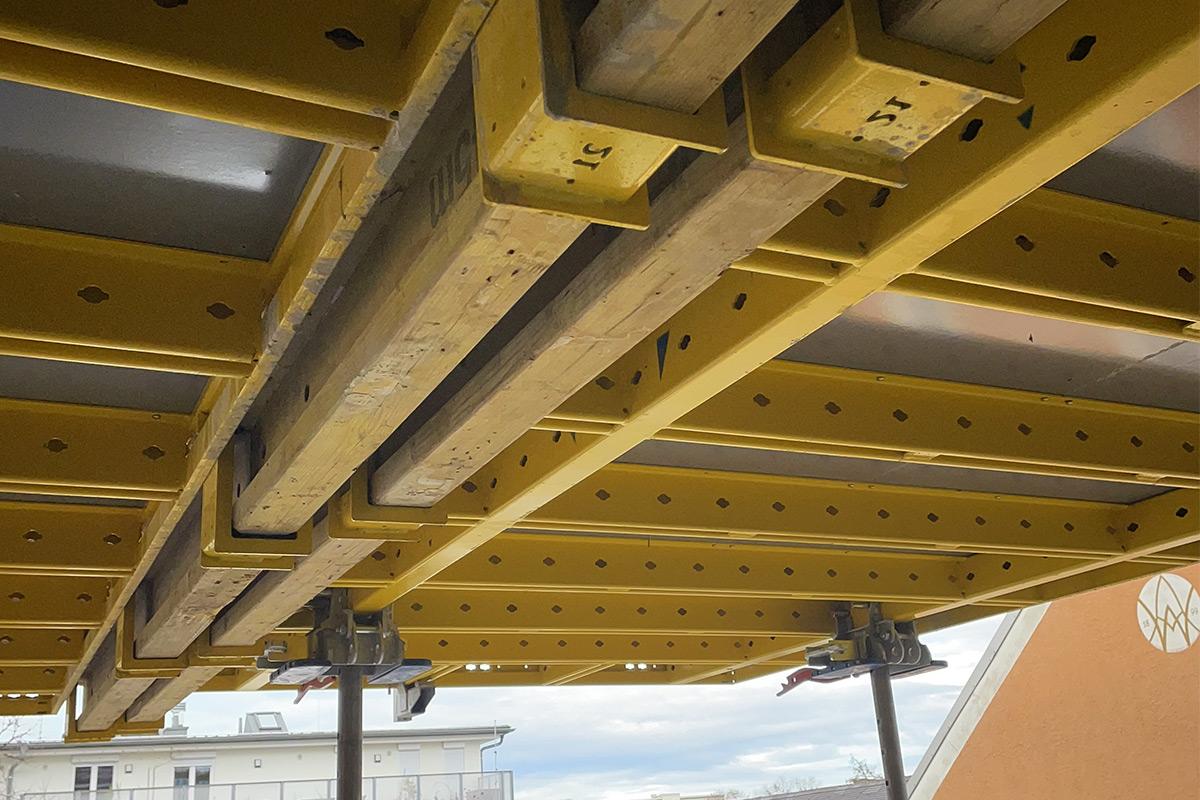

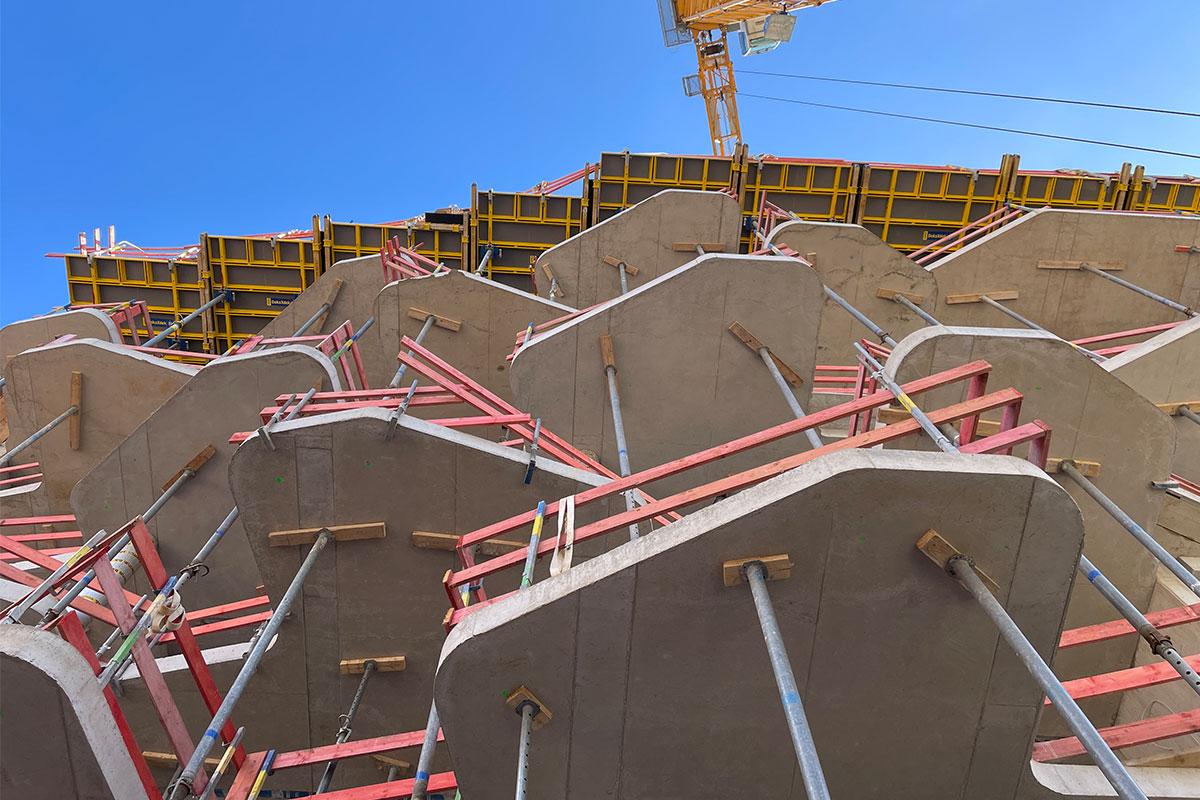

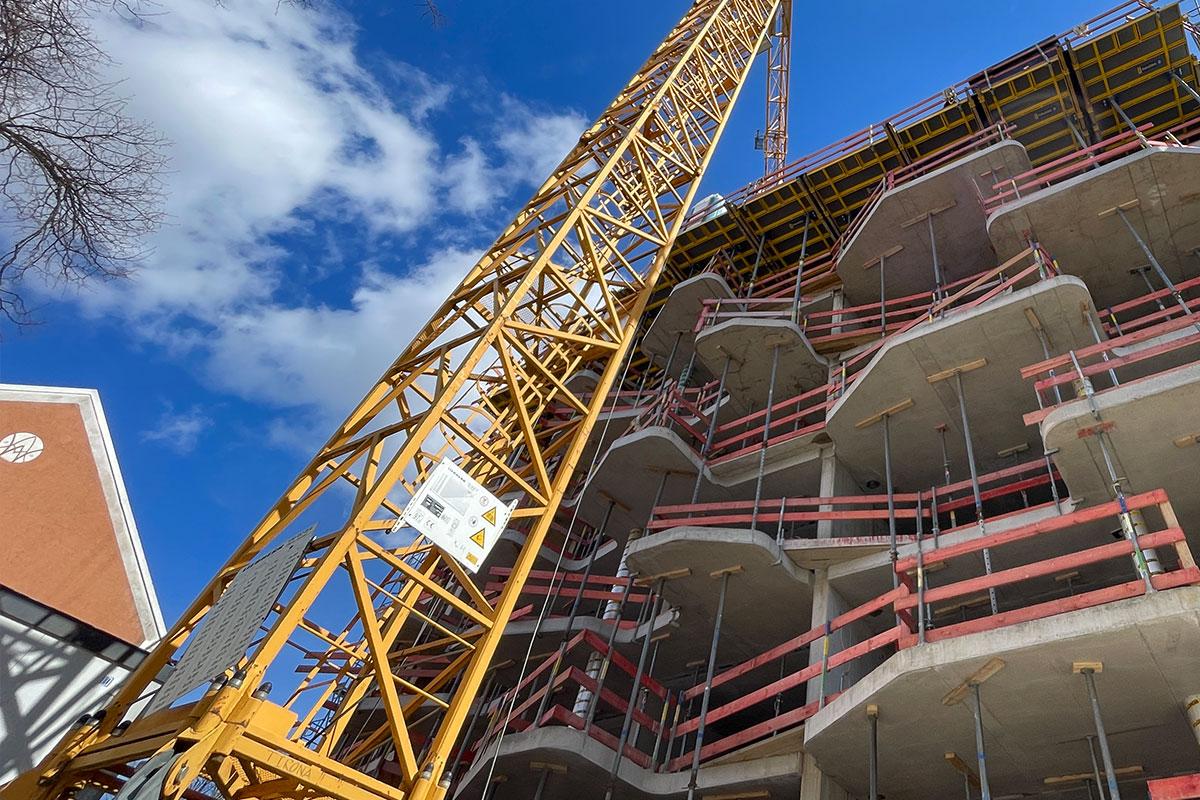

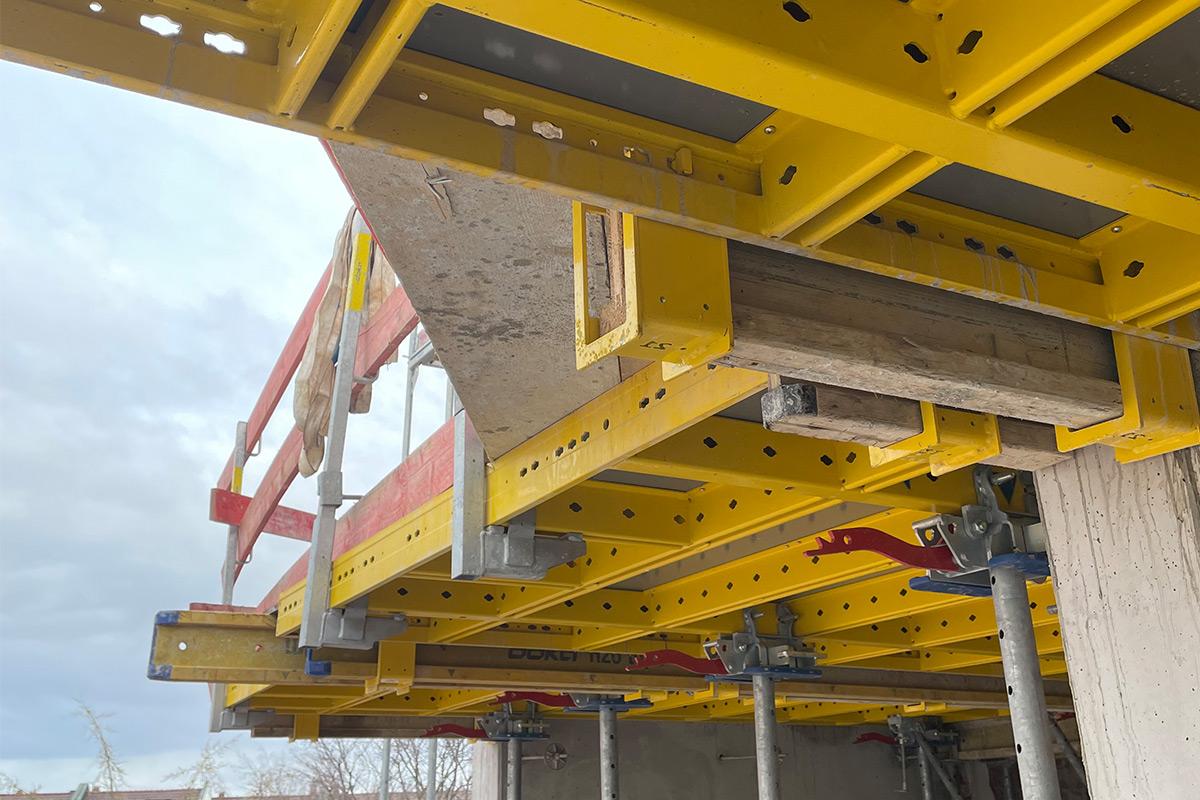

Der Grundriss der Deckenflächen und Ortbetonbalkone war geradezu prädestiniert für den Einsatz der neuen DokaXdek-Deckentische. Nicht nur durch seine verschiedenen Größen (hier kamen alle 4 Tischformate zum Einsatz mit bis zu 12,5 m² Fläche), sondern auch wegen seiner Vielseitigkeit in Sachen Ausgleiche, unterschiedlicher Unterstellungshöhen und Flexibilität im schwenkbaren Tischkopfeinsatz konnten die Deckentische rundum punkten. Dank des DokaXdek-Tischadapters XP mit Schutzgeländer XP war auch das Thema Absturzsicherung schnell und einfach abgehakt. Enormer Vorteil: Es konnte über die gesamte Bauzeit auf ein Fassadengerüst verzichtet werden. Vertikal umgesetzt wurden die DokaXdek Deckentische mit der Umsetzgabel 1,3 t. Die unterschiedlichen Rundungen für die Balkon-Deckenabschalungen wurden durch den Doka-Fertigservice als Abschalungselemente vorgefertigt und gaben durch Befestigung auf den Tischen den Balkonen immer den richtigen Schwung. Für ein optimales Betonergebnis kam für die Rundungselemente die Xface-Platte zum Einsatz. Dank dieser besonders widerstandsfähigen Platte konnten die Fertig-Elemente der Vielzahl an Einsätzen über die gesamte Bauzeit von ca. 2 Jahren in beiden Bauabschnitten mühelos standhalten – eine materialschonende und damit wirtschaftliche Lösung. Die Doka-Deckenstützen Eurex top 30 mit 30 kN Traglast verschiedener Auszugslängen waren aufgrund der nicht symmetrisch übereinander liegenden Balkone positionsgerecht eingesetzt und optimal ausgelastet. Das Einschalen und auch Ausschalen der Deckentische erfolgte immer vom sicheren Boden aus.
Brandschutzwände mit Framax Xlife plus

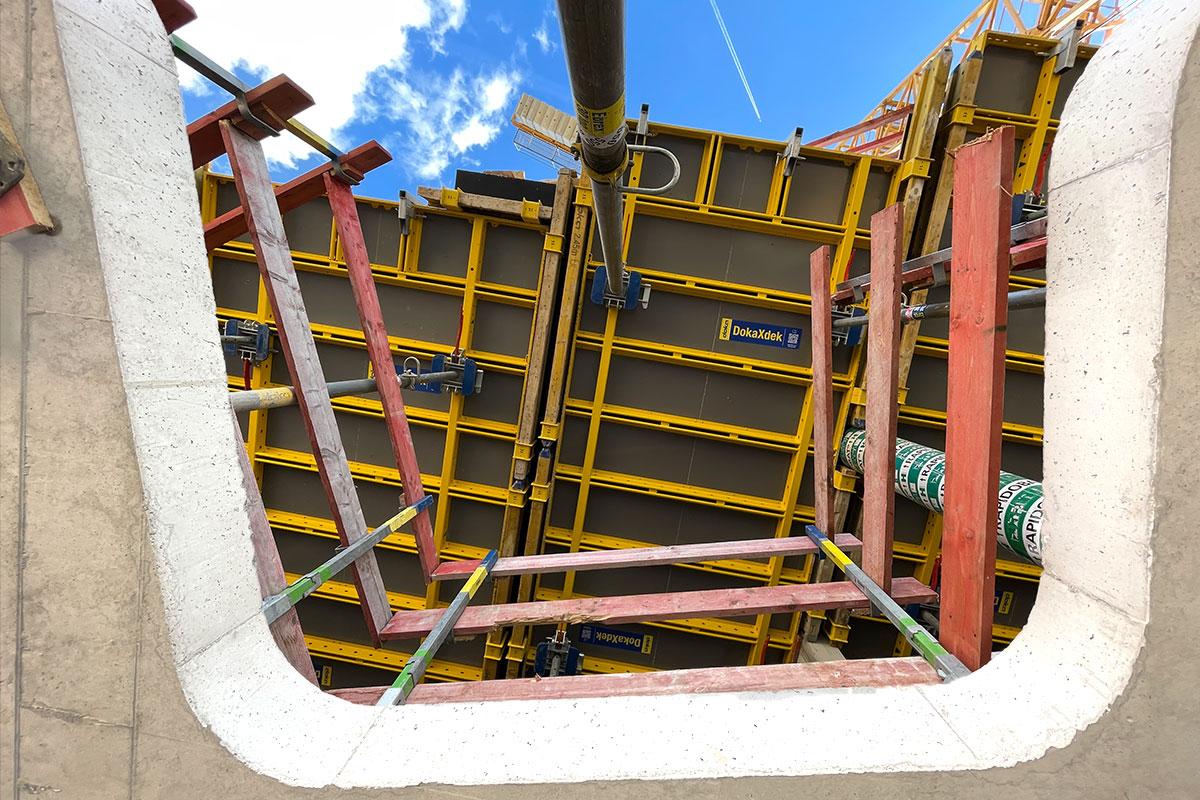

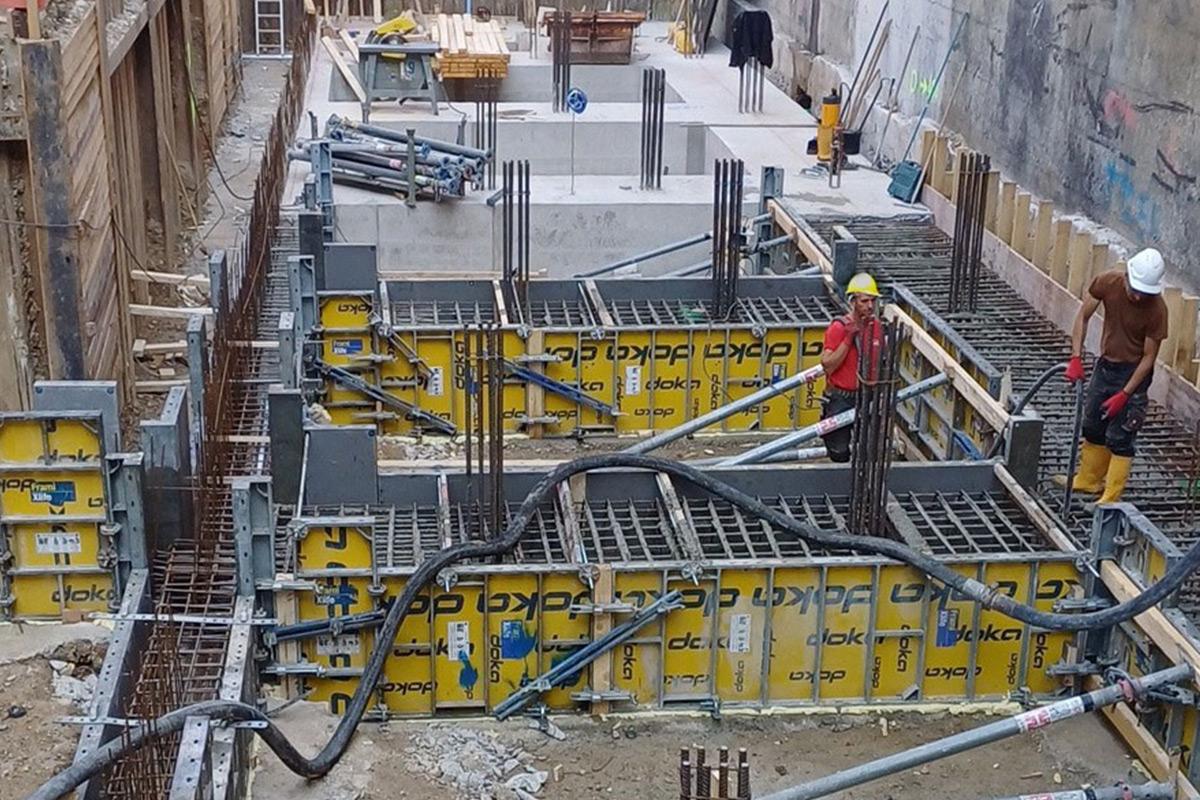

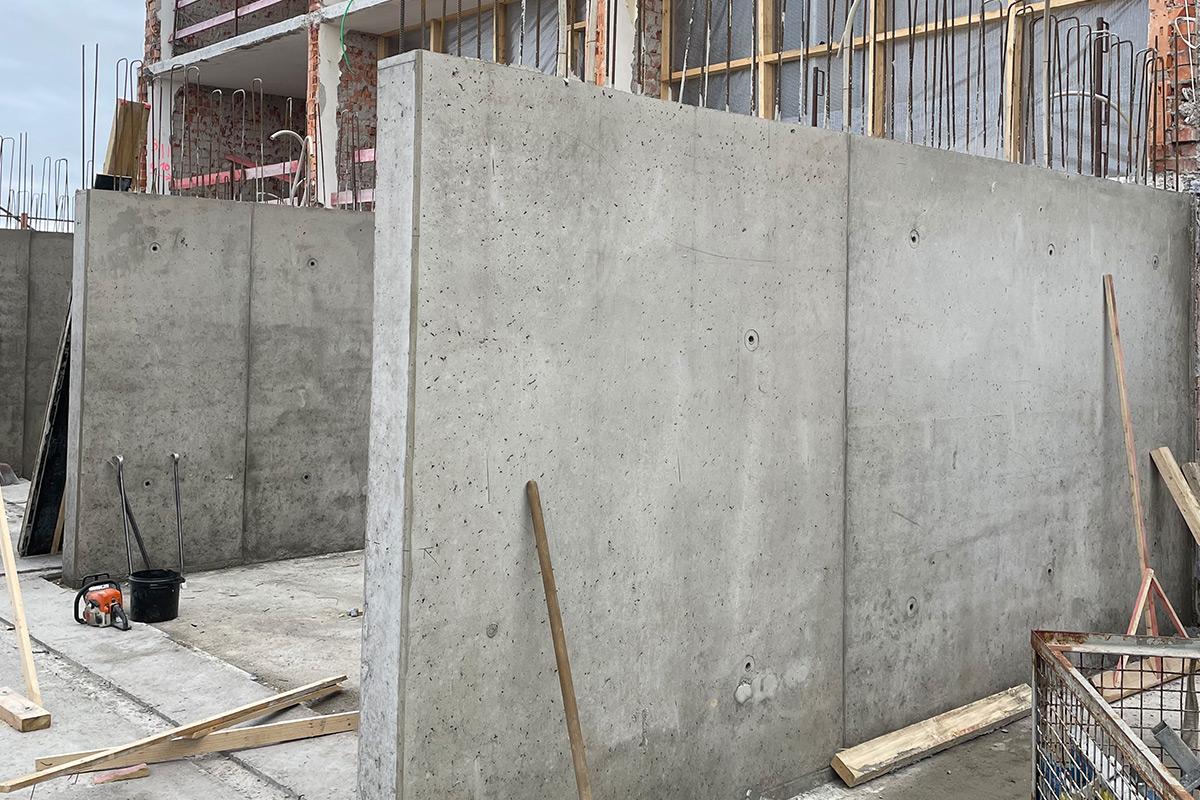

Die zu erstellenden Brandschutzwände in Ortbeton wurden mit der Rahmenschalung Framax Xlife plus geschalt. Mit dem einseitig zu bedienenden Framax Xlife plus-Anker konnten auch hier Zeit und somit Kosten gespart werden. Mit den Großelementen wurden die Ankerstellen deutlich reduziert, was gerade im Bereich des Brandschutzes somit weniger zu verschließende Ankerstellen bedeutete. Die Fundamente im UG wurden mit der Rahmenschalung Frami Xlife erstellt.
Manfred Pachner | Geschäftsführer | HSG Hochbau- und Sanierungsgesellschaft mbH München
„Die Schalungslösung aus DokaXdek und Framax Xlife plus war ein Traum, einfach perfekt! Das lief wie ein Uhrwerk. Besonders die vorgefertigten Rundungen für die Tische – das war die beste Entscheidung für diese Baustelle.“
Und das Ganze dann nochmal
Nach Abschluss dieser Bauen im Bestand-Maßnahme (BA1) können die Mieter des „alten“ Abschnittes dann in ihre neuen Wohnungen umziehen und der BA 2 wird dann noch einmal auf dieselbe Weise geschalt – mit dem DokaXdek-Deckentisch und seiner Länge × Breite × Vielseitigkeit. Die Wände erfahren wieder Schalgeschwindigkeit in einer neuen Dimension.
Fläche machen? Haken dran!
Auch beim Bauen im Bestand gilt diese Regel – Fläche machen. Mit den DokaXdek-Deckentischen und der Rahmenschalung Framax Xlife plus war das ein Leichtes. "...ein Traum, einfach perfekt!" bringt es Manfred Pachner, Geschäftsführer der HSG Hochbau- und Sanierungsgesellschaft mbH auf den Punkt. Und auch Bauleiter Florian Pesch und Polier Nijaz Alic sind sich einig: Die Entscheidung, bei diesem Erweiterungs-Bauvorhaben mit der Kombination der beiden Doka-Systeme zu arbeiten, war genau die richtige Schalungslösung – und das in enger Abstimmung mit dem Doka Fachberater, dem Doka NL München Team und dem Team von HSG Hochbau- und Sanierungsgesellschaft mbH München.
Florian Pesch | Bauleiter | HSG Hochbau- und Sanierungsgesellschaft mbH München
„Gerade die Vorplanung mit dem Doka-Team und das ganze Drumherum mit der Schalung haben zu diesem Erfolg beigetragen!“
Zurück zur Übersicht
Projektdaten
Jahr der Fertigstellung
2024
Bauzeit
ca. 2 Jahre
Land
Deutschland
Stadt
81677 München
Bauausführung
HSG Hochbau- und Sanierungsgesellschaft mbH München
Auftraggeber
PG Wagenbauerstr. S.d.r.l. Luxemburg
