Schwere Lasten einfach ableiten
Der UniKit Lastturm 1000 ist die ideale Unterstützung zur Ableitung von Extremlasten im Infrastruktur- und Highrisebereich. Auf der Basis von Stützen und Teleskobstreben bietet das durchdachte System höchstmögliche Flexibilität und Anpassbarkeit an nahezu jede Bauwerksgeometrie. Die modularen Systembauteile überzeugen mit ihren vielfältigen Anschlussmöglichkeiten, integrierten Verbindungslaschen sowie der einfachen und raschen Montage.
Zusammen mit den UniKit Joch- und Längsträgern werden effiziente Doka Traggerüstlösungen realisiert. Auf Wunsch mit den passenden, auf Ihre Bedürfnisse zugeschnittenen Doka-Services - alles aus einer Hand.
Stützen:
![Jochträger]()
- UniKit-Stütze 1000 0,25 m
- UniKit-Stütze 1000 0,50 m
- UniKit-Stütze 1000 1,50 m
- UniKit-Stütze 1000 3,00 m
- UniKit-Stütze 1000 4,50 m
- UniKit-Stütze 1000 6,00 m

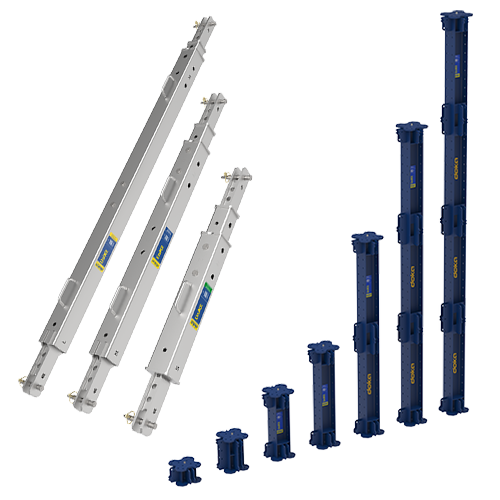

Teleskopstreben:
![Teleskobstreben]()
- UniKit-Teleskopstrebe S 100-137cm
- UniKit-Teleskopstrebe M 150-218cm
- UniKit-Teleskopstrebe L 221-350cm

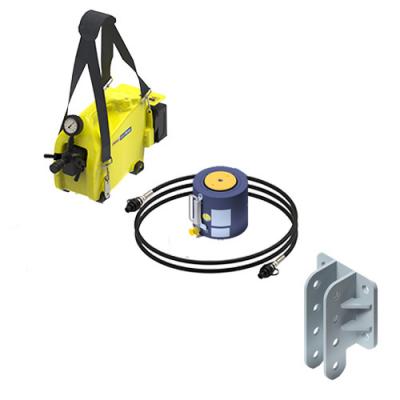

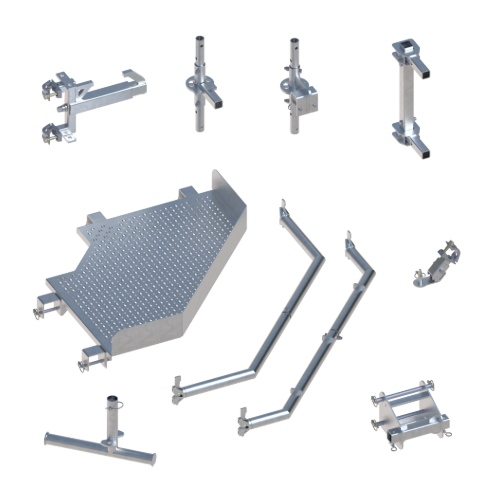

Zubehör:
![Zubehör Lastturm 1000]()
- UniKit-Anschluss 1000 Hauptachse
Dank der Tragkraft von bis zu 1000 kN/ Stütze können hohe Lasten mit einer geringen Anzahl an Stützen abgetragen werden, je nach Bedarf als Rahmen (Jochscheiben), Turm oder Raumgerüst. Diese effiziente Lösung reduziert den Material- und Platzbedarf auf der Baustelle.
Teleskopierbare Streben und eine Vielzahl an verfügbaren Stützen-Längen ermöglichen eine flexible Anpassung des Turms in Höhe und Breite. Dadurch können Lasten genau dort abgetragen werden, wo es die Statik erfordert. Standardmäßig können Stützenabstände von 1,5 bis 3,0 m im Raster von 0,25 m realisiert werden.

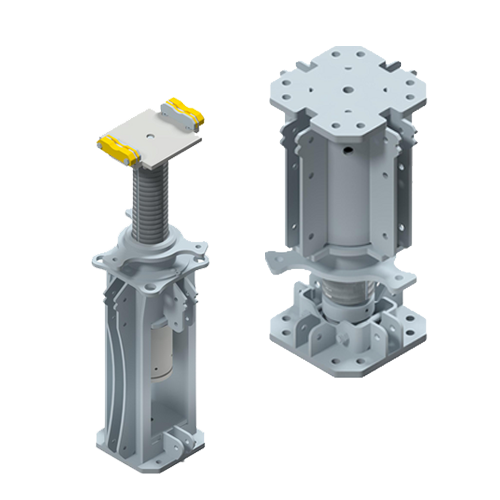

Durch die fest integrierten Anschlusslaschen sind die Stützen direkt einsatzfähig, die zeitaufwendige Montage der Verbindungselemente entfällt. Zentrierdorn-Elemente am Stützenkopf schaffen Lagesicherung und erleichtern das Aufeinandersetzen / Verbinden.
Auf Wunsch kann das Grundsystem bereits im Werk als Rahmen (Jochscheiben) oder Lastturm vormontiert werden und wird direkt einsatzfähig auf Ihre Baustelle geliefert. Das spart wertvolle Zeit und Platz.
Flexibel für jeden Anwendungsfall
Das UniKit Schwerlastsystem ermöglicht einen besonders präzisen und effizienten Einsatz. Je nach Anwendungsfall und Baustellengegebenheiten kann der Lastturm 1000 als Turm oder als Jochscheibe eingesetzt werden. Hohe Lasten können so genau dort abgetragen werden, wo sie entstehen und platzsparend nahe an der angrenzenden Bauwerksgeometrie, z.B. am Brückenwiderlager, abgeleitet werden.

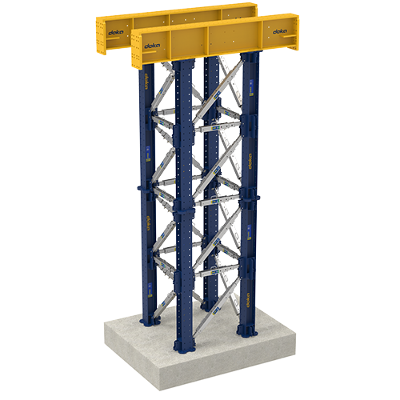

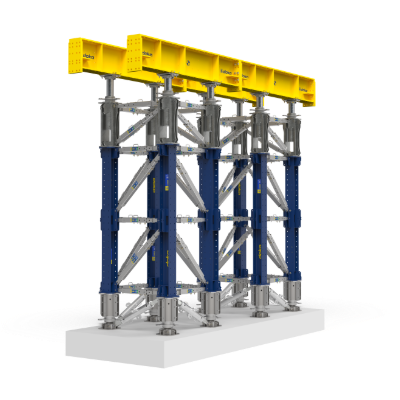

Lastturm 1000
![Lastturm 1000]()

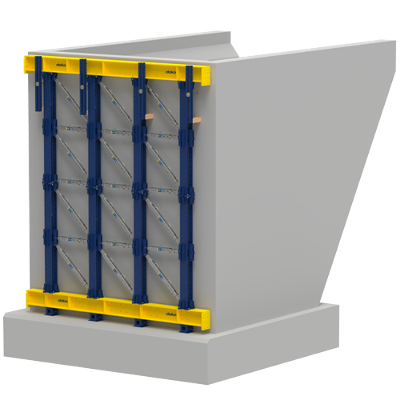

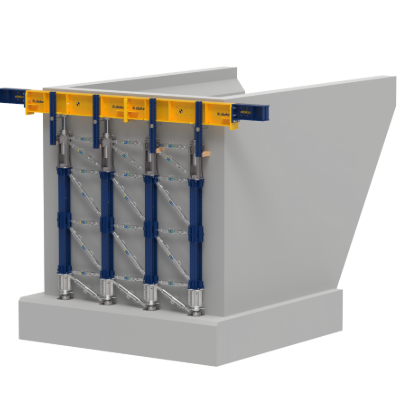

Lastturm 1000 Jochscheibe
![Lastturm 1000 Schreibe]()
![]()
Systemdetails

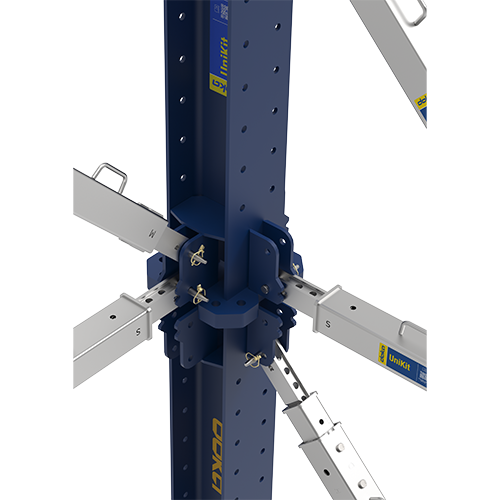

![Centring bars]()
Zwei Komponenten für schnelle und sichere Traggerüstlösungen: Stütze und Teleskopstrebe.
![Appropriate primary beams]()

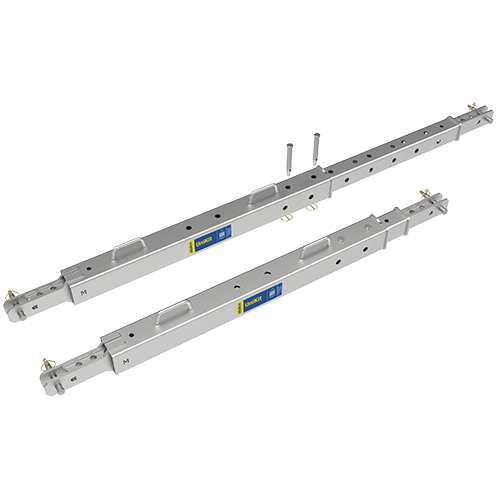

Erforderliche Längen schnell abstecken - die Doka UniKit Teleskopstreben werden als horizontale und diagonale Aussteifungen eingesetzt.
![Doka UniKit Zentrierleisten]()

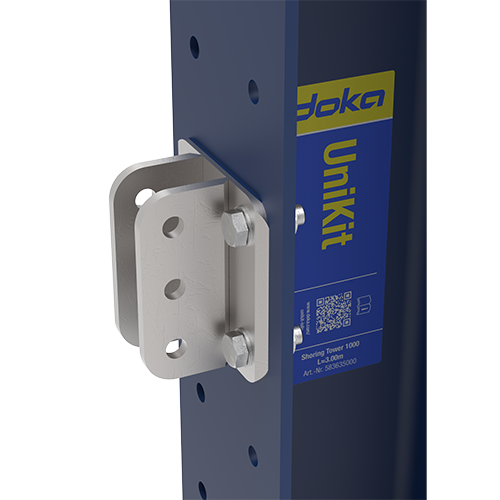

Das durchgängige Lochraster der Doka UniKit Laststütze 1000 ermöglicht zusätzliche Anschlüsse genau dort wo sie benötigt werden.

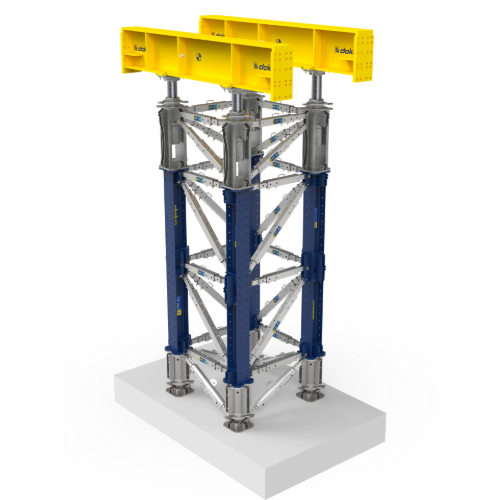

![Lastturm 1000]()
Koppelbare UniKit Jochträger ermöglichen die Last-Einleitung in die UniKit Stütze 1000.
Lastturm 1000 Referenzprojekte

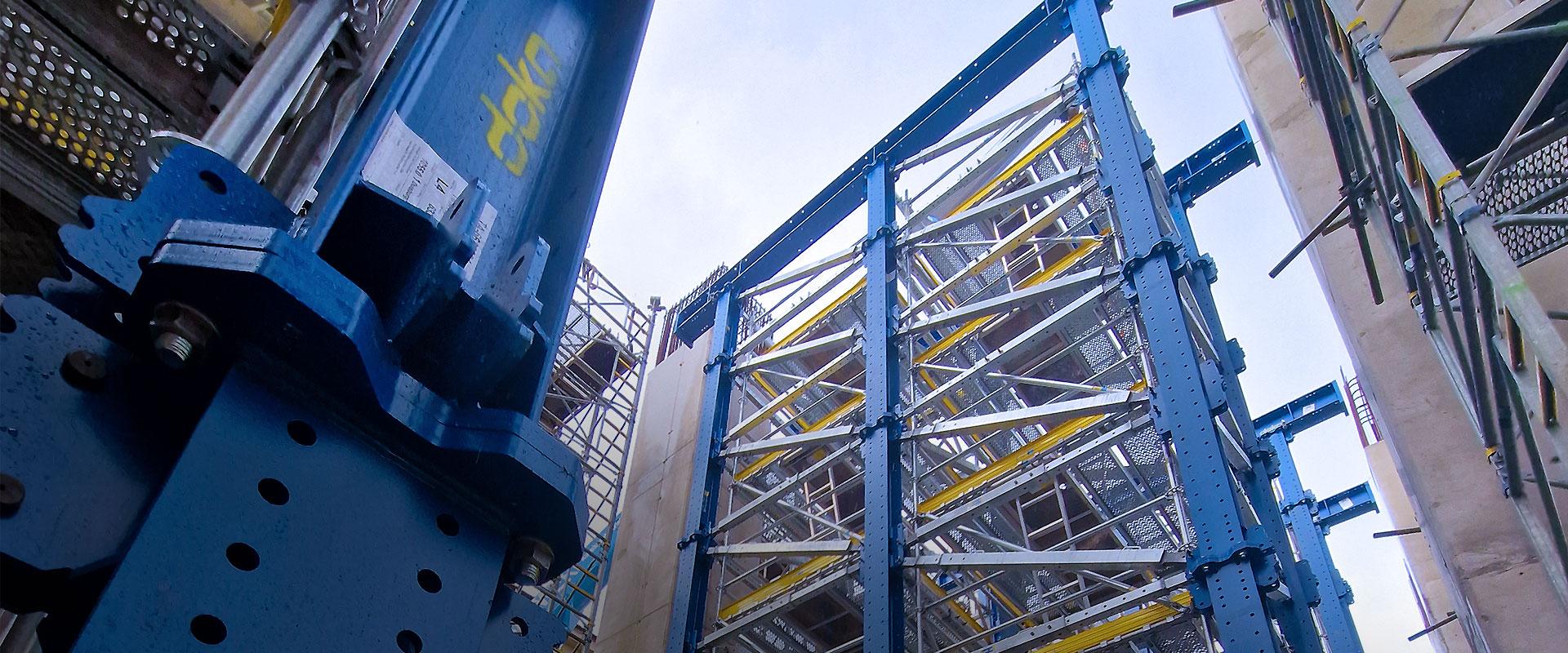

thyssenkrupp Steel | Deutschland
- Bauweise: Industrieanlage, Ortbeton
- Herausforderung: Schaffung einer sicheren Arbeitsumgebung in großer Höhe

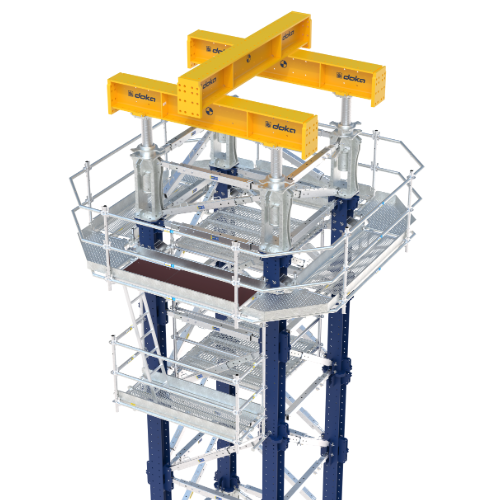

- UniKit Lösung: Mobile Einheit aus drei mit Doka Ringlock ausgestatteten UniKit-Lasttürmen 1000
- Kundenvorteil: wirtschaftliche Lösung, die sowohl eine sichere Abtragung der Lasten, als auch eine geschützte Arbeitsumgebung ermöglicht
Zum Projekt
XXXLutz | Österreich
- Bauweise: Hochbau, Ortbeton
- Herausforderung: Ableitung hoher Punktlasten von Deckenkragarmen
- UniKit Lösung: UniKit Lastturm 480 sowie UniKit Lastturm 1000 zusammen mit UniKit Jochträgern
- Kundenvorteil: weniger unterschiedliche Bauteile erforderlich: dies schafft Übersichtlichkeit, vereinfacht die Montage und reduziert Platzbedarf auf engen Baustellen
