AVISO

▪ Antes del desplazamiento: Retirar las piezas sueltas del encofrado y de las plataformas.

▪ ¡Está prohibido el transporte de personas!

▪ Tener en cuenta las normas vigentes para el uso de la grúa con una velocidad del viento elevada.

▪ Ángulo de inclinación β: máx. 30°

▪ Arriostrar lo suficiente los rieles multiuso contra el tiro oblicuo (B) .

▪ Momento de apriete de los empalmes (C) : 50 Nm

▪ ¡Tener en cuenta la capacidad de carga correspondiente cuando se utilicen balancines de traslado!

▪ Al desplazar una unidad de trepado se originan zonas abiertas con peligro de caída en todo el con­junto. Estas zonas se deben proteger colocando protecciones laterales.

La protección lateral se debe colocar, al menos, 2,0 m delante del borde de caída.

▪ Las personas encargadas del proceso de desplazamiento son responsables de la colocación correcta de las protecciones laterales.

▪ Durante el desplazamiento no debe permanecer ninguna persona de la obra sobre las unidades de trepado que se desplazan ni en las unidades de desplazamiento contiguas.

▪ Durante el proceso de desplazamiento, las personas que manipulen el encofrado trepante deben uti­lizar un equipo de protección personal contra caídas.

Longitud de la cadena = como mínimo la distancia entre los puntos de enganche

De este modo se forma el ángulo de inclinación β necesario.

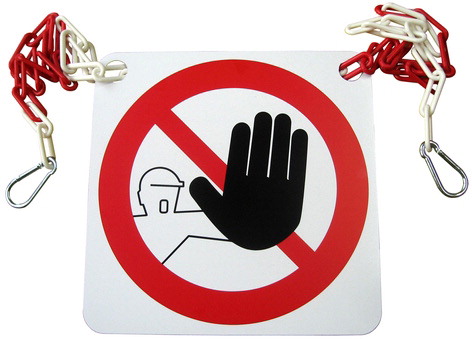

A   Cartel de prohibición "Prohibido entrar" 300 x 300 mm

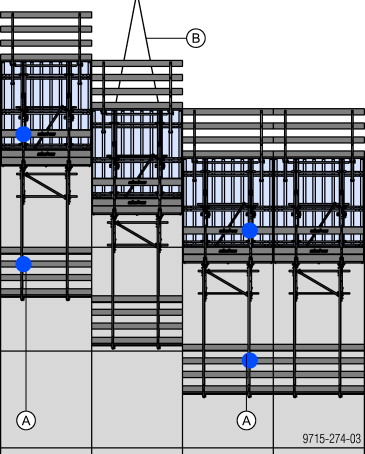

Situación inicial

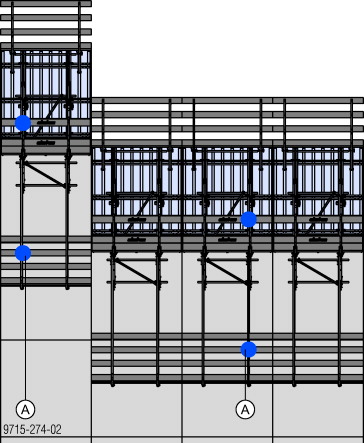

Desplazar la unidad de desplazamiento a la siguiente sección.

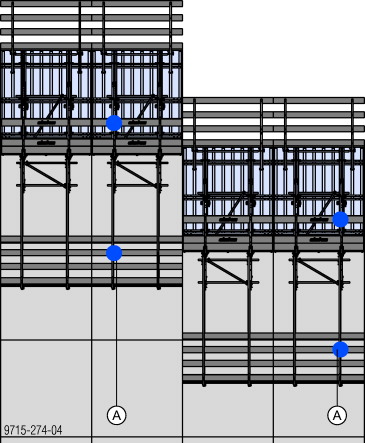

Desplazamiento horizontal de las protecciones laterales


A   Cartel de prohibición "Prohibido entrar" 300 x 300 mm

B   Cadena de elevación

ADVERTENCIA

➤ Los ganchos de elevación para grúa existentes en el elemento de encofrado o los gancho de des­plazamiento Framax no se deben utilizar para desplazar toda la unidad.

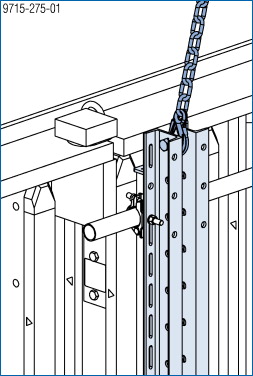

➤ Enganchar la cadena de elevación en el perno conector 10cm del riel multiuso.
