Coffrage mixte FL20
Le coffrage mixte prêt à l'emploi avec une logique modulaire sans l'empreinte d'un coffrage cadre dans le béton
- schnelles Schalen auch bei hohen Anforderungen an die Betonoberfläche durch Kombination der Vorteile einer Holzträgerschalung mit den Rastervorteilen einer Rahmenschalung
- einfache Anpassung an jedes Bauwerk durch praxisgerechten Elementraster
- auch bei geringen Einsatzzahlen wirtschaftlich, weil mietbar
- projektspezifisch anpassbar durch Belegung mit beliebiger Schalhaut
- simplifie les études, le coffrage et la logistique sur le chantier grâce à sa modularité au pas de 15 cm
- réduit les volumes de matériel et les coûts de location grâce à sa simplicité d'adaptation
- rehausse rapide et sûr grâce au rail de rehausse intégré et centreur
- éclisse de panneaux FL20 spéciale pour des assemblages résistant à la traction et anti-glisse
- sichere Aufstiege mit dem Aufstiegssystem XS
- rundum sicherer Arbeitsplatz durch Bühnensystem Xsafe plus
- sichere, einfache Handhabung der Schalung durch praxisgerechtes Zubehör wie Elementstützen, Umsetzgeräte etc.

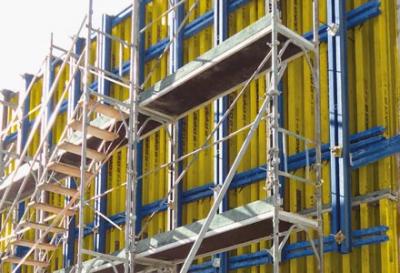

![Wall formwork FL20 inkl. working platforms and stair tower]()
Il s'agissait de réaliser une rampe sur une longueur de 160 m en 16 levées par tronçons de 10 m chacune, avec des hauteurs de voiles changeant constamment. Les panneaux standard du système FL20 U100 dont l'adaptation en hauteur est simple, ont représenté dans cette application l'outil idéal et ont répondu en outre aux exigences en matière de béton architectonique.
Système
Les panneaux FL20
- les formats de panneaux sont optimisés pour garantir la meilleure utilisation du coffrage
- avec seulement six largeurs et trois hauteurs de panneaux et un pas de 25 cm, les études, le coffrage et la logistique sur le chantier sont simplifiés
- fixation simple des accessoires sur toute la largeur du panneau, sur les filières transversales – sans contrainte
- contreplaqué standard avec panneaux trois-plis, contreplaqué spécial sur demande

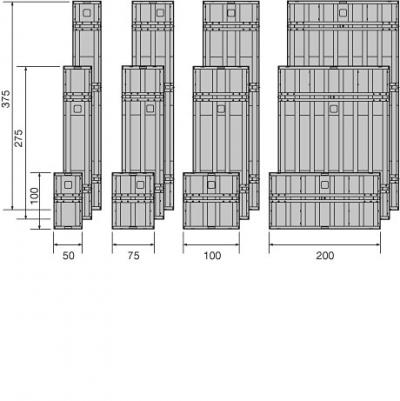

![System grid Wall formwork FL20]()
![combination of Wall Formwork FL20 panels to reach different heights]()
Hauteur de coffrage
Cette gamme logique permet d’innombrables combinaisons non seulement en largeur mais également en hauteur. Les panneaux peuvent s’utiliser debout ou couchés et le pas de 25 cm permet d’ajuster le coffrage à toutes les géometries de bâtiment.
Application
Rehausse / Assemblage des panneaux
![Fastening bolt FF20 and star grip nut to connect Wall formwork FL20 panels]()
Le goujon de serrage FF20 avec écrou étoilé permet d'assembler et de centrer les panneaux en continu pour les rehausses. Le frein du goujon facilite le vissage et le devissage de l'écrou.

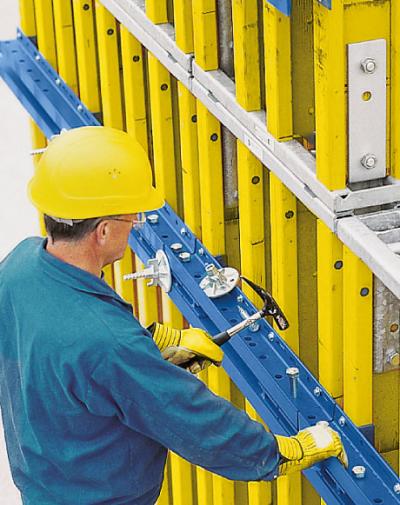

L’éclisse LZ 9cm assure la liaison rapide des panneaux préfabriqué FL20, en continu, résistante à la traction.
![Formwork element connector LZ 9cm in use to connect ready assembled FL20 panels]()
Angles

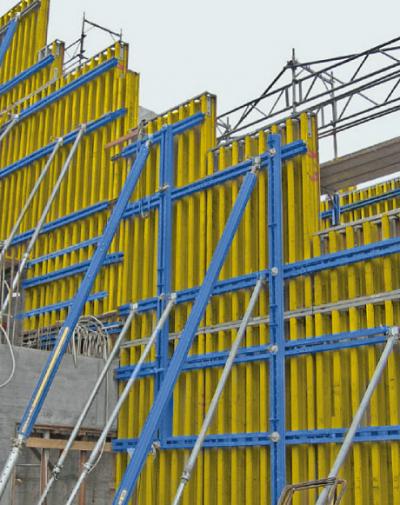

Les panneaux prémontés se combinent entre eux, avec un pas de 25 cm pour s'adapter parfaitement à l'ouvrage.
![pre-cast Wall formwork FL20 panels]()

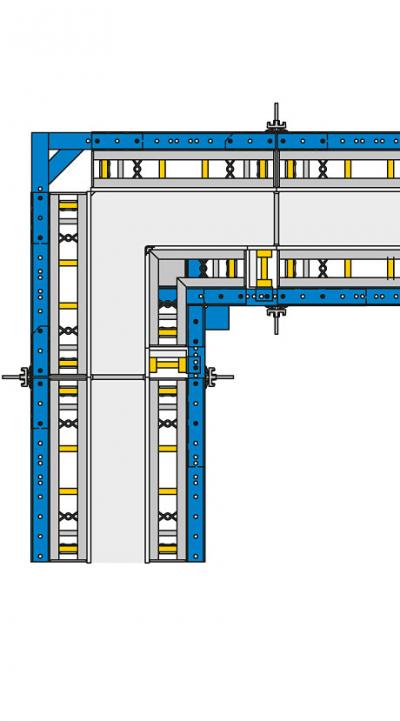

![Drawing of right angled corner solution with Wall formwork FL20]()
Les angles à 90° se coffrent aussi avec le système modulaire, pour des épaisseurs de voiles variables jusqu’à 60 cm.

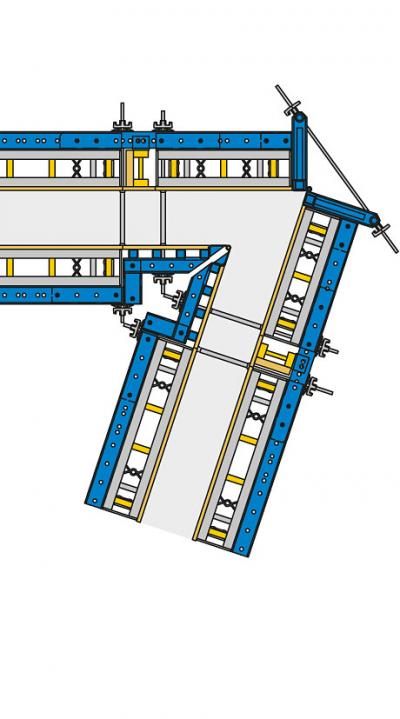

Les angles articulés offrent des solutions spécifiques pour les angles aigus et obtus.
![Drawing of hinged corner solution with Wall formwork FL20]()

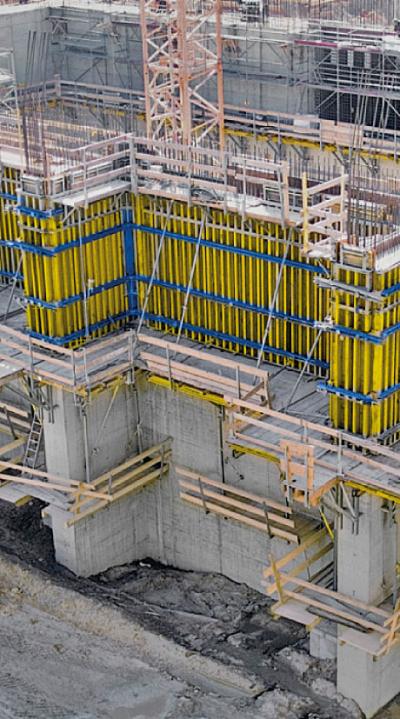

![Jobsite picture of pillar formed with Wall formwork FL20]()
Le coffrage mixte FL20 convient parfaitement aux projets de piles et voussoirs.
Le coffrage mixte FL20 se met aussi en oeuvre pour des ouvrages horizontaux – pour couler la dalle et le voile simultanément avec une qualité de parement exceptionnelle.
![Jobsite picture showing Wall and Slab formwork made of Wall formwork FL20]()
