Система захисної огорожі XP
Система захисту від падіння для застосування із системами опалубки та на будівельних конструкціях
Багатофункціональна
- тільки один тип стійки для всіх типів огорожі
- для опалубки, сходів і країв будівельних конструкцій
- завдяки різним з'єднувачам, що охоплюють усі застосування
Ергономічно спроектована
- логічний процес влаштування робить систему швидкою та зрозумілою для використання
- просте застосування
- легка, але міцна та стала конструкція
- продумані елементи прискорюють монтаж
Високоефективна
- повна безпека з висотою огорожі до 1,20 м, лише із застосуванням одного типу стійки
- висоту можна збільшити до 1,80 м простим додаванням фіксованого знизу подовжувача для вертикальної стійки
- лише два типа стійки для всіх застосувань, що позбавляє від необхідності зберігати на місці багато різних елементів
Орендуйте, щоб відчути переваги, або купуйте для тривалого використання
- гаряче цинкування елементів та висока надійність
- обладнання відповідає EN 13374 та має маркування GS
- дуже довгий термін експлуатації
- монтажні схеми з розмірами, включаючи поради щодо вітрового навантаження
Система

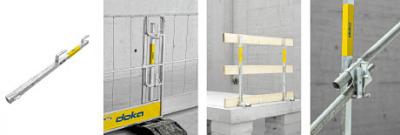

Стійка огорожі XP 1,20 м
Стійка для поручнів XP 1,20 м характеризується універсальністю використання, охоплюючи всі типи захисту краю. В якості огорожі можна використовувати захисні решітки, дерев'яні дошки, трубки риштувань або цільну обшивку.
![1]()
![2]()

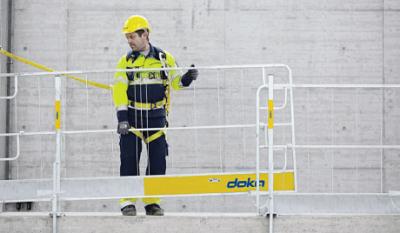

Функція 'Easy-Click'
Функція "Easy-Click" дозволяє швидко та легко монтувати та демонтувати стійку для поручнів XP 1,20 м без інструментів. Також стійка автоматично блокується в кріпленні, щоб запобігти випадковому підйому.

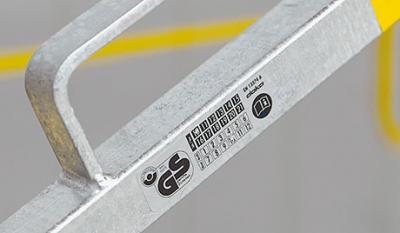

Протестована безпека
Дана система захисної огорожі відповідає вимогам EN 13374, це засвідчено маркуванням GS, що присвоєне зовнішньою незалежною установою. Доступні детальна інформація для користувача та схеми визначення розмірів, включаючи вітрове навантаження.
![3]()
![4]()

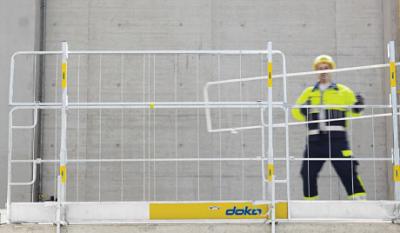

Захисна решітка XP
Захисна решітка XP має порожнисту раму, оцинковану гарячим способом, це забезбечує високу стабільність цього елемента і тривалий термін його служби. Інтегрована нижня планка та ручки зроблені для додаткової безпеки та зручності, особливо під час роботи на краях плит та на фасадах.
Подовжувачі стійок для висоти огорожі 1,80 м
Систему можна наростити до висоти решітки 1,80 м, просто додавши спеціально розроблені, фіксовані знизу, подовжувачі висоти для стійок огорожі. Зменшувати відстані між стійками для цього не потрібно.
![5]()
![6]()

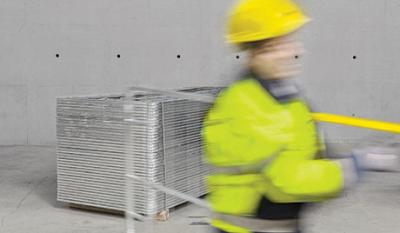

Менший об'єм при зберігання та транспортуванні
The design of the system makes for very simple and space-saving warehouse and site logistics. The system is compact to transport and easy to handle.

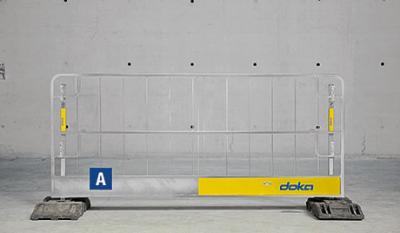

Індивідуальне рекламне маркування
Захисна решітка XP за бажанням доступна з логотипом замовника та у корпоративному кольорі, що перетворює її на добре помітний рекламний засіб на об'єкті.
(A) Ваше лого - тут.
![7]()
![8]()

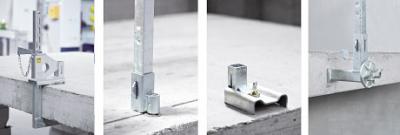

Компоненти для монтажу
Систему доповнюють практичні з’єднувачі, що відповідають вимогам будь-якої ситуації – бетонні плити перекриття, балкони, стіни з листового покриття, сходи, прогонові будови мостів, опалубка стін і перекриттів або платформи.
Застосування

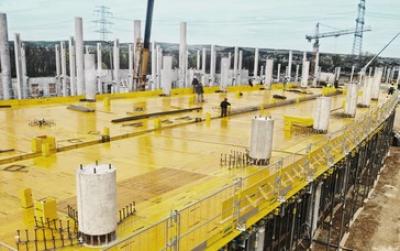

Система захисної огорожі XP для опалубки
- усі відстані та довжини решіток підбираються відповідно до систем опалубки Doka та статично оптимізовані
- після кожного циклу бетонування можливі зміни геометрії конструкцій та відповідно опалубки: XP легко адаптується до різних вимог
- після використання на опалубці можливе подальше використання на каркасі будівлі
![9]()
![10]()

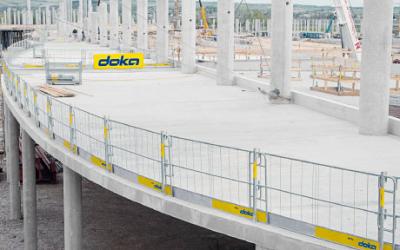

Захист країв перекриття та платформ
Елемент кріплення, що використовується для влаштування огорожі біля відкритих країв плит перекриття або робочих платформ, – це затискач для поручнів XP 40 см. Конструкція затискача дозволяє також влаштувати огорожу таким чином, щоб запобігти падінню дрібних предметів, інструментів тощо. Для конструкцій більших розмірів наявний затискач з діапазоном регулювання до 85 см.

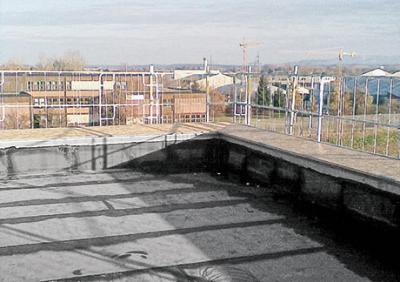

Пласкі дахи та парапети
Бар'єри проти падіння, під час покрівельних та інших робіт на дахах, можна влаштувати, використовуючи затискачі для краю перекриття та стійки для поручнів XP 1,20 м.
![11]()
![12]()

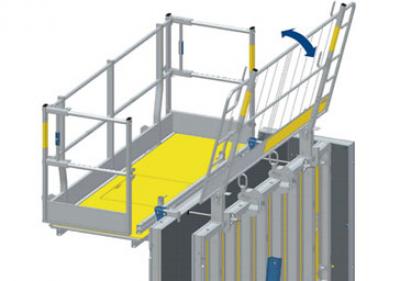

Застосування до стінової опалубки
Адаптер Framax XP використовується для кріплення бічних огорож до протилежної частини опалубки. Перевага цього рішення полягає в тому, що бічні поручні можна прикріпити до опалубки заздалегідь, і вони залишатимуться постійно закріпленими на опалубці під час її переміщення, застосування та чищення. Під час бетонування перила можна нахиляти на 15 градусів для більшої зручності

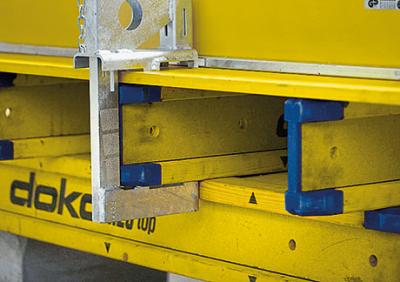

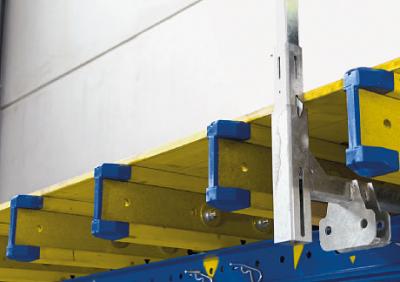

Застосування до опалубного столу Dokamatic
Адаптер Dokamatic XP використовується для кріплення стійок поручнів XP до столу Dokamatic. Адаптер підходить для будь-якого розміру столу та має вбудовану функцію опускання.
![13]()
![14]()
Система захисної огорожі XP на елементах монолітного каркасу
- оптимізовані зєєднувальні компоненти для різних можливостей застосування
- легко адаптуватися завдяки великій відстані між стійками
- захисні решітки легко піднімаються для влаштування зовнішнього фасаду
- захисні решітки легко знімаються, наприклад, для переміщення обладнання
- просте та надійне кріплення для вдавлювання у незастиглий бетон

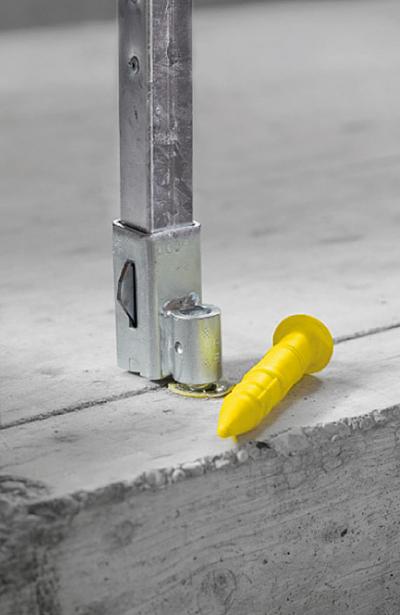

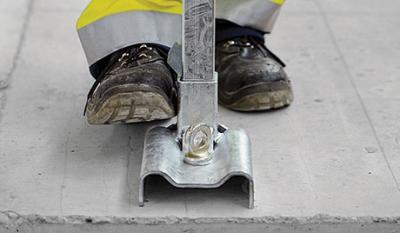

Захист на краю плити перекриття
Башмак XP із дюбелем можуть бути вдавлені у ще незастиглий бетон, забезпечивши після бетонування готовність до встановлення елементів захисної огорожі XP.
![15]()
![16]()

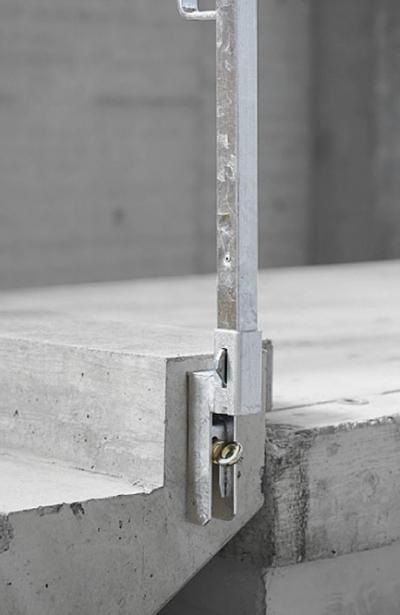

Сходи
Кронштейн для огорожі сходів XP кріпиться до торця сходинкового маршу та дозволяє отримувати відстань від торця 4 см для зручності виконання оздоблювальних робіт (наприклад, вкладання плитки).

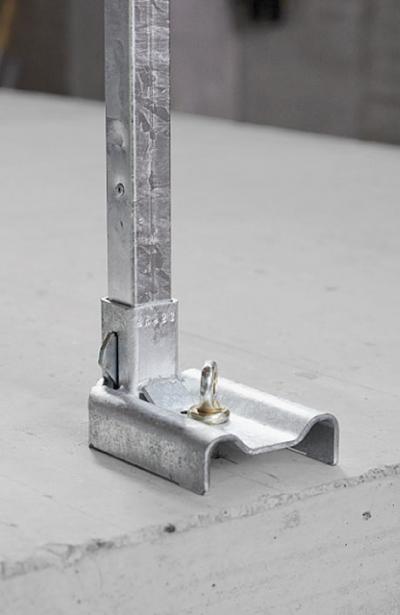

Фіксація до бетонної плити перекриття
Башмак для стійок поручнів XP, зафіксований до плити експрес-анкером 16x125 мм (багаторазового використання), є одним з ефективним рішень влаштування захисної огорожі на краю перекриття.
![17]()
![18]()

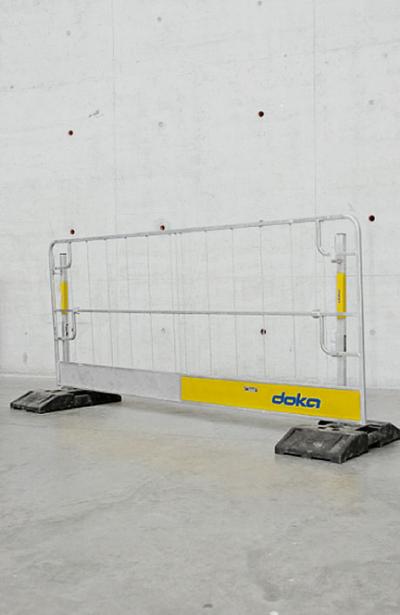

Розділювальна огорожа
У поєднанні зі стандартними базовими блоками для огорож систему захисної огорожі XP можна використовувати для розмежування різних робочих зон.

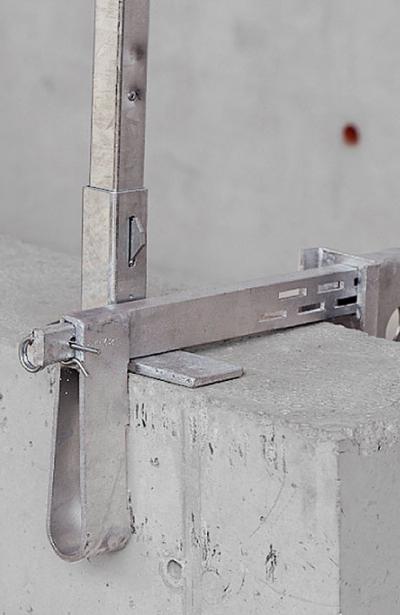

Безпека на парапетах
Парапетний адаптер XP приєднують до затискача для поручнів XP 40 см або затискача для поручнів XP 85 см; разом із стійкою огорожі XP 0,60 м він забезпечує оптимальний захист країв на парапетах.
![20]()
![21]()

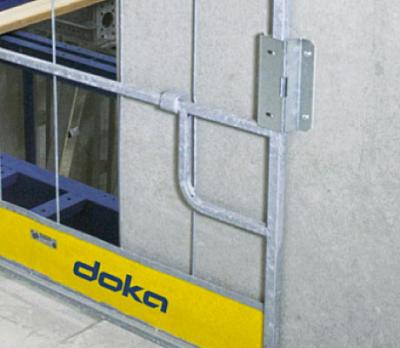

Кріплення до несучих стін
Тримач захисних решіток XP використовується для кріплення захисних решіток XP усіх типів до несучих стін (наприклад, як захист від падіння перед відкритими отворами, шахтами, балконами тощо).

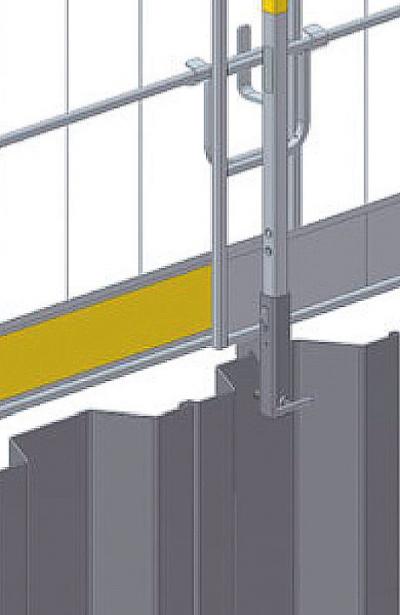

Бар'єри безпеки на стінах з профнастилу
Адаптер XP до профнастилу, в поєднанні із захисною решіткою XP, каркасними трубками або дошками для огороджень, застосовується для встановлення бар’єрів безпеки на стінах з профнастилу.
![22]()
![Doka personal fall-arrest set]()

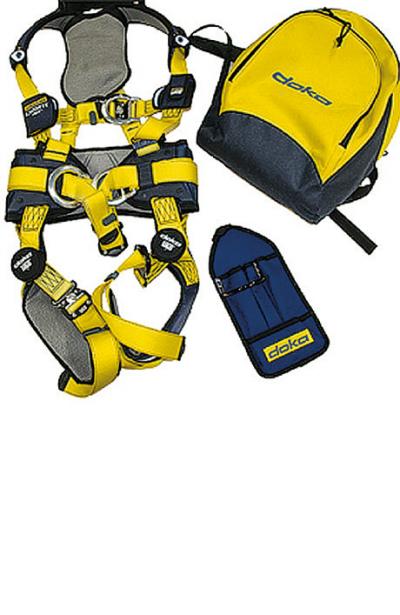

Персональний захист від падіння
Монтаж захисної огорожі, в багатьох випадках, є операцією з підвищеною небезпекою. Будь-який робітник, що виконує робочі операції біля відкритого краю на висоті, обов'язково має бути захищений від падіння із застосуванням персональної системи захисту. Методи кріплення персональних захисних систем до існуючих або додаткових конструкцій визначають уповноважені фахівці з охорони праці.
