- безпечний монтаж, оскільки всі потрібні елементи можна приєднати, коли блок опалубки збирається у горизонтальному положенні
- вільний доступ до робочої площадки завдяки вбудованим телескопічним драбинам і інтегрованим люкам з кришками
- передні/задні та бічні поручні з усіх боків забезпечують безпечні умови роботи на опалубці
- відсутність потреби в імпровізаціях, оскільки система адаптується до опалубки за допомогою безпечних рішень для подовження платформ та кутових переходів
- швидке встановлення та зняття завдяки готовим до монтажу складаним платформам
- швидке та просте переміщення разом із блоком опалубки одним рухом крана
- швидке та зручне приєднання потрібних додаткових елементів прискорює робочий процес
- високоефективна, оскільки єдина концепція платформ використовується на всіх системах стінової опалубки Doka
- можна монтувати на вертикальну опалубку, що вже знаходиться у вертикальному положенні
- може застосовуватися на елементах опалубки колон

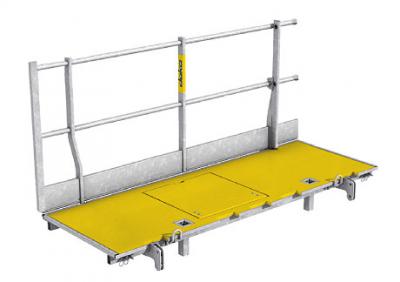

Система
Довжина платформ від 1,0 м до 2,70 м
Цю систему платформ можна використовувати на рамній щитовій опалубці та на балочно-ригельній опалубці; в кожному випадку доступні три різні довжини платформи. Сталевий каркас захищає настил платформи від пошкоджень під час роботи на майданчику. Інтегровані варіанти з'єднань спрощують приєднання зручних додаткових компонентів.
![1]()
![2]()

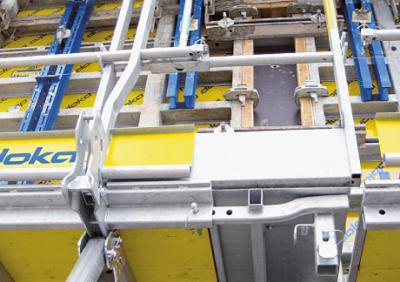

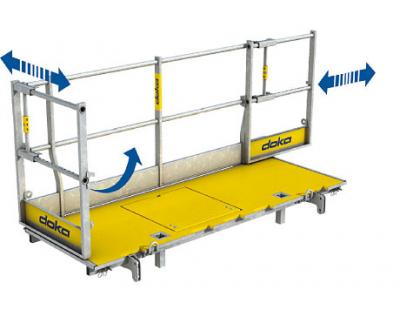

Подовження платформ в обидві сторони
Платформу можна нарощувати телескопічно на 0,60 м з обох боків за допомогою подовжувача платформи Xsafe plus 0,60 м. У поєднанні з подовжувачем поручнів Xsafe plus це створює безпечні переходи з платформи на платформу.

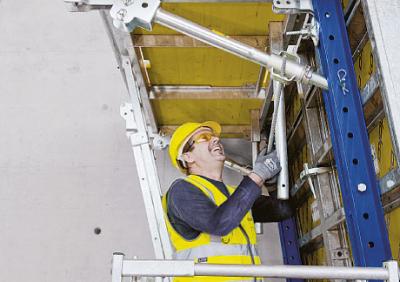

Опорна стійка Xsafe plus
Опорна стійка Xsafe plus дозволяє регулювати нахил платформи на +/- 5 градусів. Таким чином робочий настил завжди залишається горизонтальним у випадках, коли блоки опалубки встановлюються з нахилом..
![3]()
![4]()
Оптимальна безпека на протилежному боці опалубки
Адаптер Framax XP дозволяє встановити захисну решітку XP на щити рамної щитової опалубки Doka Framax. Вбудована безпека з самого початку застосування опалубки. За необхідності стійки огорожі можна нахилити на 15 градусів, таким чином забезпечуючи більше місця для виконання бетонування.
Бічна огорожа

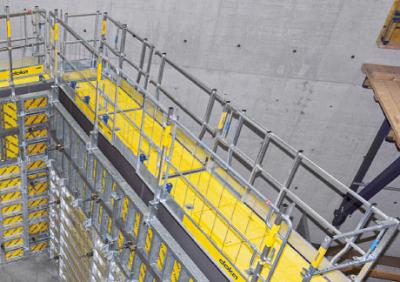

Інтегровані бічні поручні забезпечують безпечні умови роботи та призначені для використання як з лівого, так і з правого боку платформи. Щоб закрити зазори огорожі між двома платформами, ці поручні можуть висуватися до 50 см з кроком 5 см.
![5]()
![6]()
Огорожа перед опалубкою

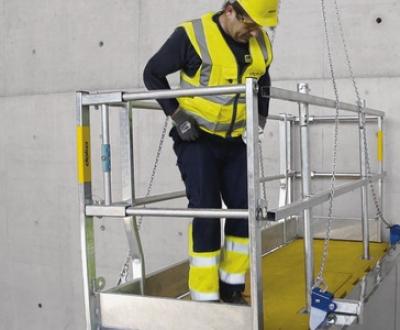

Завдяки попередньо змонтованим поручням Xsafe plus захист від падіння вже є на місці, перш ніж хтось підніметься на платформу. Огорожа є усіх чотирьох боків платформи.

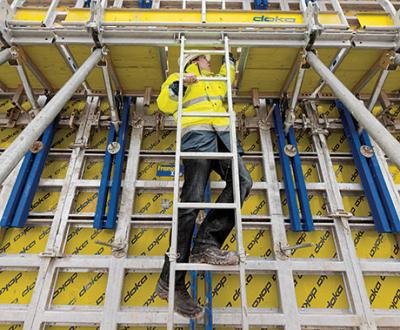

Драбини та люки інтегровані в систему
Інтегрована система драбин та люків забезпечують безпечний доступ до робочих місць. Телескопічна драбина (від 155 см до 271 см) охоплює велику кількість можливих комбінацій щитів опалубки по висоті.
![7]()
![8]()

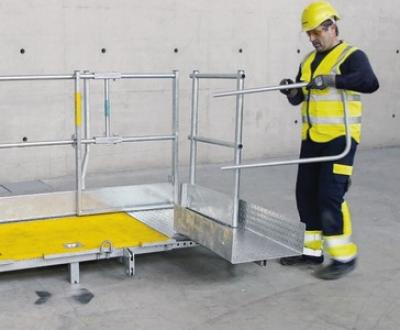

Подовжувач огорожі Xsafe plus
Подовжувачі поручнів забезпечують повну безпеку у випадках, коли настил платформи був подовжений за допомогою відповідного системного елемента.
Застосування
З'єднання з рамною опалубкою

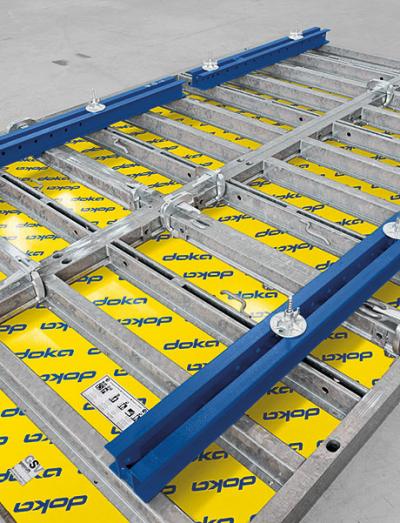

Ригель платформи Xsafe plus 1,50 м кріпиться до верхньої частини рамної щитової опалубки, з'єднуючи таким чином платформу для бетонування з опалубкою. Ригель платформи Xsafe plus 2,10 м застосовується у випадку, коли щити рамної опалубки нарощують по висоті; також він дає додаткову жорсткість та вирівнює вертикально з'єднані щити опалубки. Це також гарантує, що проміжні платформи завжди знаходяться у правильному положенні для роботи з’єднувальних і анкерних компонентів опалубки.
![9]()
![10]()
З'єднання з балочною опалубкою

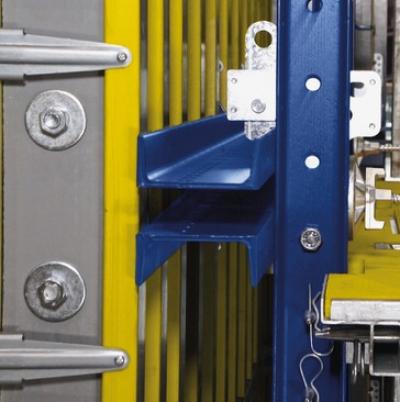

Ригельний з'єднувач Xsafe plus дозволяє приєднувати платформи системи до балочно-ригельної опалубки.

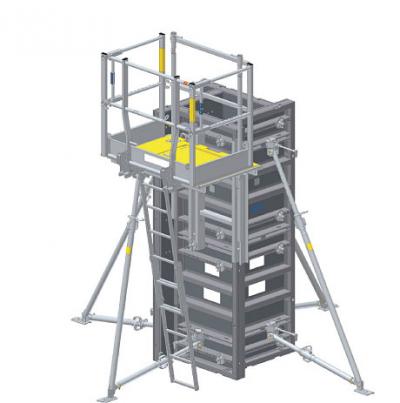

З'єднання з опалубкою колон
Безпека особливо важлива, коли колони бетонують близько до краю перекриття. Адаптер для колон Xsafe plus дозволяє використовувати платформи цієї системи для опалубки колон. Безпечні драбини та жорсткі огороджені платформи забезпечують високий рівень захисту персоналу.
![12]()
![13]()

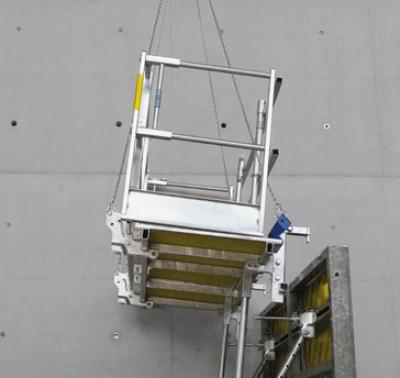

Платформа для бетонування
Підйомний адаптер Xsafe plus дає змогу встановити платформу Xsafe plus на рамну щитову опалубку, яка вже змонтована та знаходиться у вертикальному положенні. Додаткові сталеві ригелі для цього не застосовуються. За допомогою цього методу можна зменшити потрібну кількість платформ для бетонування.
Переміщення великих блоків

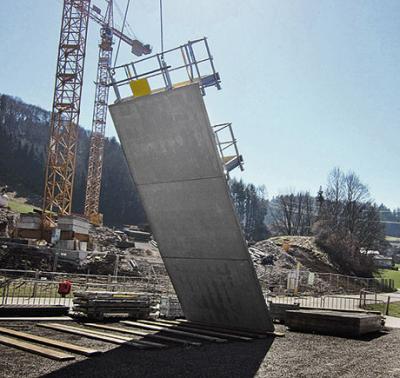

Підйомний ригель Xsafe plus дає можливість піднімати опалубку у вертикальне положення після того, як вона була зібрана в горизонтальному положенні, та переставляти великі блоки опалубки разом із системою платформ. Підйомний ригель має маркування CE.
![14]()
![15]()

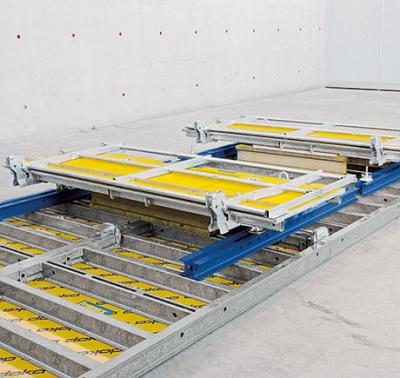

Транспортування готових блоків
Якщо на будмайданчику недостатньо місця або є інші умови, що заважають збиранню системи, поворотна пластина Xsafe plus дозволяє доставляти великі блоки опалубки одразу із змонтованими платформами. В цьому випадку на об’єкті виконується менше монтажних робіт.
